进击的魔幻操作，Archicad-Revit联动2

MKChen

最近又开始继续尝试通过RH/GH实现AC-RV之间的实时联动，也针对之前的电池做了一些改进。
1.关于拾取RV构件到GH中

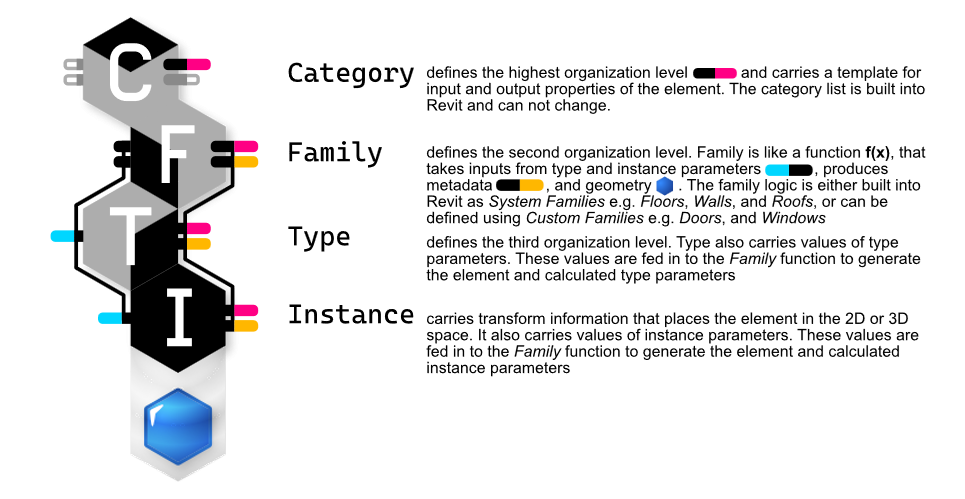

对于AC用户来说，可能首先要熟悉的是RV中构件的层级结构，下面2张图比较能说明这个问题。
RV中的所有构件都按照这个层架在划分，并且这个层级结构貌似也是必须被严格执行的，分别是：
1.Category
2.Family
3.Type
4.Instance

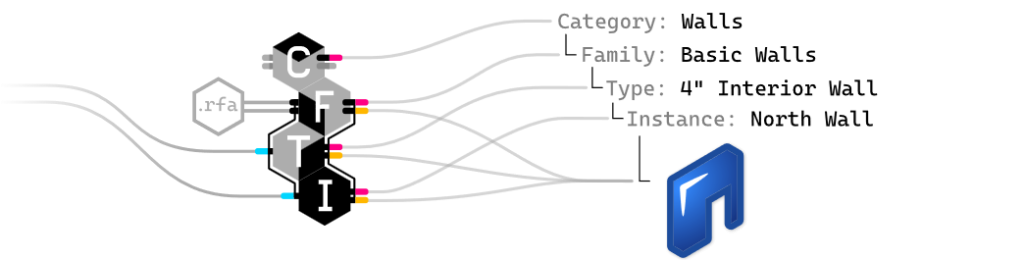

以第二张图中的墙为例，这堵墙的属性如下：
1.Category-墙
2.Family-基本墙
3.Type-4英寸厚的墙体
4.Instance-朝北的墙(具体到放置的哪一堵墙)
Image description

了解这个之后，在来看RV在GH中提供的选择方式就容易一些。

MKChen

除了之前我们用的Graphical Element外实际上还提供了针对Category和type层级的选取功能。
也就提供了自动获取项目中Category和type信息的可能，而不用每次都用手动选取的方式，这对于在项目配合过程中的数据自动化同步当然比较有利的。
基本上我目前用到的是2类选取的电池组合，当然这2类还可以进一步组合使用。

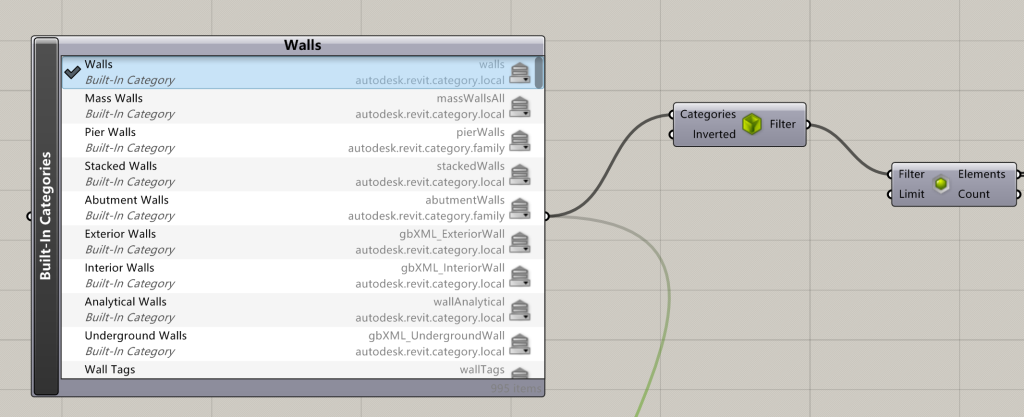

选取组合1，Category选取
Built-In Categories配合Category Filter+Query Elements就可以取到对应所选Categories下的元素了。需要注意的是Built-In Categories头部的搜索栏中要键入关键字，然后再勾选对应的Categories才会输出对应的内容。
Image description

选取组合2，type选取

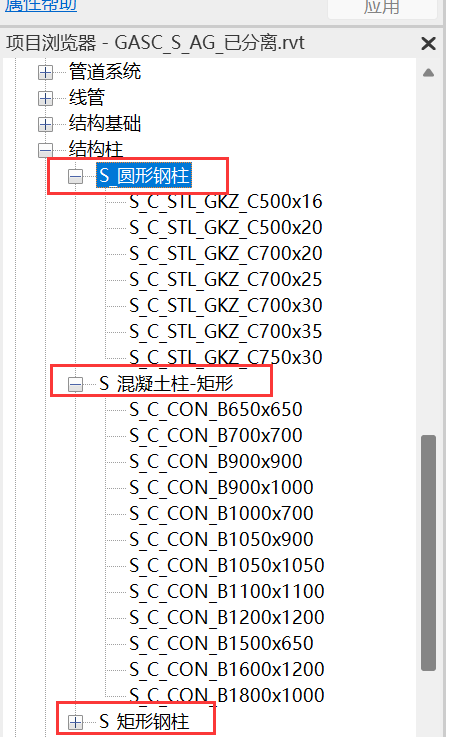

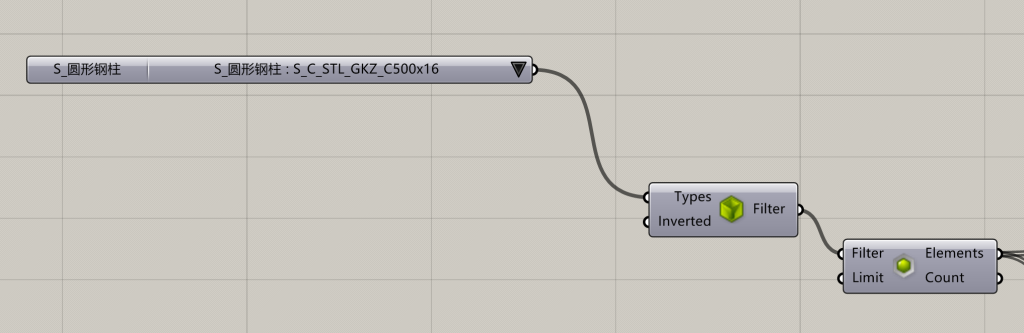

Element Type Picker配合type Filter+Query Elements就可以取到对应type下的元素。同样Element Type Picker使用的时候也是要键入族名称，这个名称的层级如下图2红框。并且有几种选择模式，都可以通过右键点击电池来切换。
Image description

MKChen

能自动拾取到RV构件后，就进入喜闻乐见的元素同步环节，这里已柱子为例。
这个RV项目中的柱子分为了，地下室结构混凝土柱和地上部分的圆形和矩形钢柱。也就是AC中的简单柱和复杂截面柱，所以这里分了2类电池组。

混凝土结构柱
选取，Element Type Picker+type Filter+Query Elements。Element Type Picker采用的是check list的选取方式，直接勾选了我这个RV项目中用到的所有混凝土柱类型。

要形成AC中的柱，我们需要几个关键信息，分别是柱起点，柱顶点和柱截面尺寸。这几个关键信息其中起点和顶点，通过Element Curve可以拿到柱的中心线，进而获取到起点和顶点，其实也就是之前我们提到的在GH中实现RV元素的降解，获取关键信息。

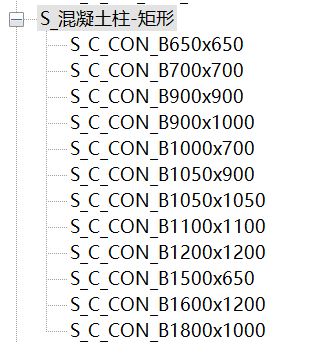

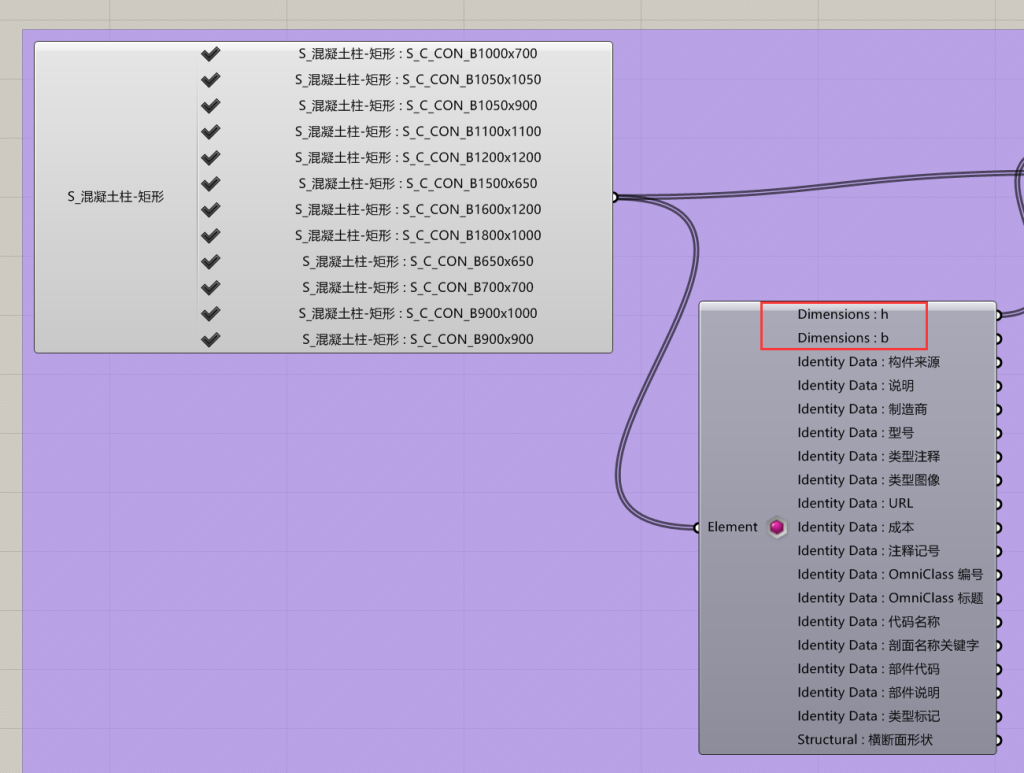

至于截面的尺寸，这里有个小小的注意点。使用Inspect Element这个电池是可以取到RV中的构件信息的。但是RV中的元素信息，其实是分布在不同的层级的，有的信息在instance层级就可以去到，有的信息时要到type层级才能取到的。这也是为什么，一旦柱子的截面不同了，RV用户就要单独做一个族，如下图。同是矩形混凝土柱，但是截面不同，那就一定要分开。
Image description
所以取截面尺寸的时候，实际上我们要在type的层级才能取到需要的信息。

MKChen

信息都备齐后，就是连接和生成。这里的问题是数据的对应，当然对于GH熟悉的小伙伴这种就是基操了。

需要数据对应的原因其实就是，上一步取数据的时候，取数据的层级不同造成的。

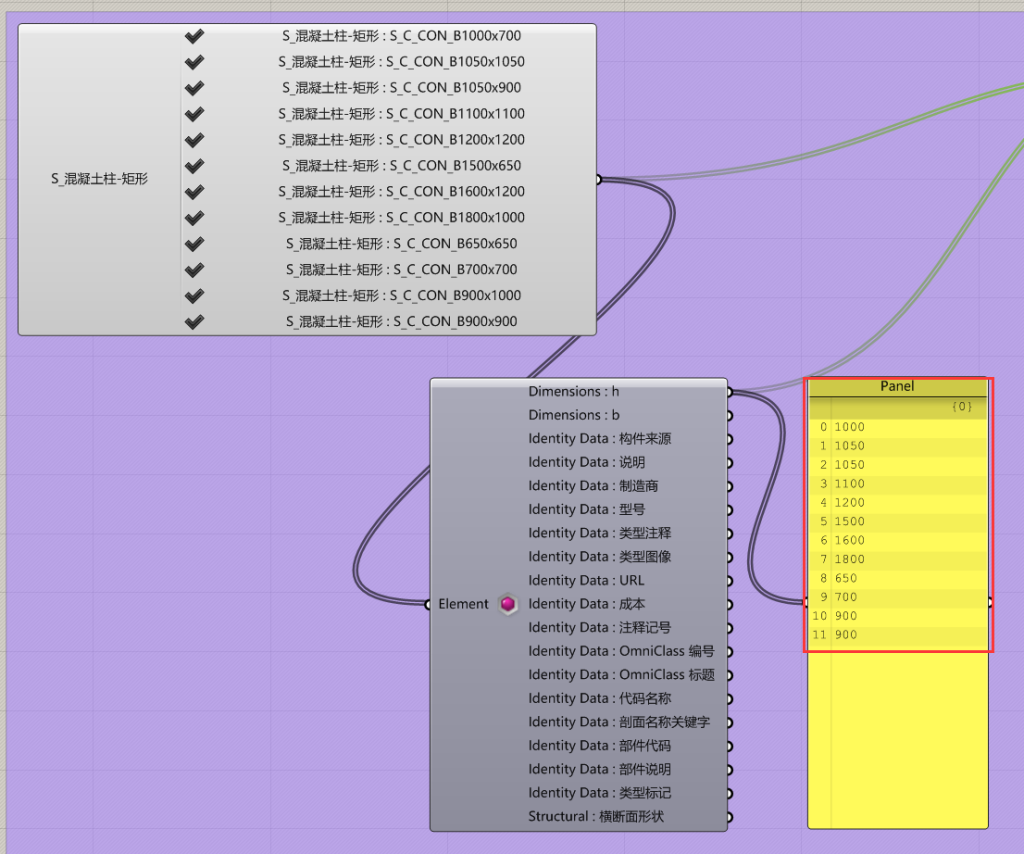

在type层级取到的截面尺寸，其数量就是type的种类数，这个案例里面就是12个不同的数
Image description

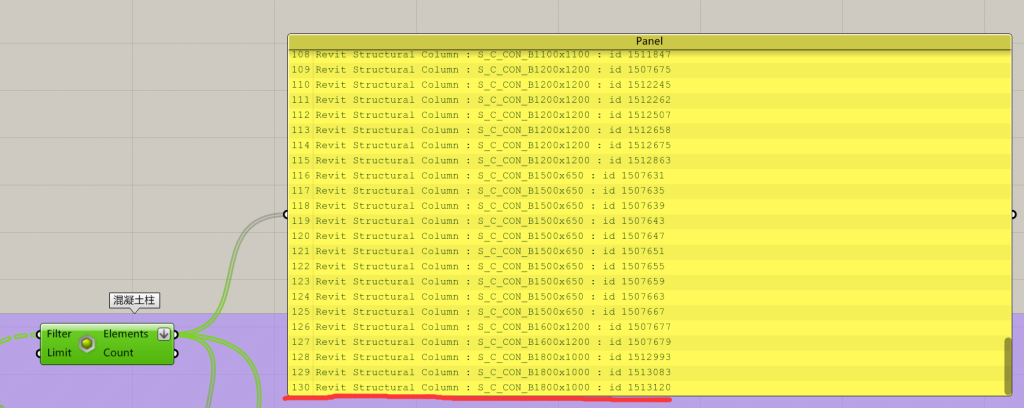

而取到的起点和顶点，是根据每颗柱子放置的位置和数量来取的，在这个案例中一共有130颗。
Image description
为了让不同的截面尺寸能赋予对应的柱子，所以前后的数据要做好匹配才能准确生成。这里只说明造成前后数据结构不一致的原因，整理数据结构这种GH基操，就不赘述了，大家直接拿案例文件上手玩吧。

MKChen

实际上我个人实验了，墙、梁、板、柱几个大类的结构构件同步，包含简单形体和复杂截面类型的元素同步，目前看来都是可以实现的，实现自动同步前景可观😁
想要上手玩的小伙伴，这些案例文件地址如下，欢迎加入探讨：
链接：https://pan.baidu.com/s/19WNpH_VaJC17uxOrktWuBg?pwd=qh3j
提取码：qh3j

另外，稍后也会有视频的讲解，如果也关心其他几种构件同步的可以稍后参考视频来做，基本道理都差不太多。
