图软在今年7月的Launch Event上发布了Archicad 26，经过快半年的时间，中文版 Archicad 26 正式终于发布了，中文版发布版本号为 “26 CHI 4019” 版本。今天抽空来简单说说 AC 26 的新变化以及我个人的一些看法。
先说些题外话，很多朋友包括我在内，都希望图软发布新版的时候，能同步发布中文版。这个良好的祝愿可能还是需要大家共同的努力让图软能够更加重视大中华区的客户。我手上没有财报数据来说明，大中华区的营收到底占比多少。那为什么日文版的 Archicad 差不多也要到10月底才发布？按理来说，日本地区的AC正版用户要比国内多，应该能得到更多的重视。也许除了语言翻译之外，还有很多原因吧，这里就不猜测了。
话说回来，中文版晚几个月发布也有好处，那就是在发布中文版的时候，初版的部分bug会在新版本中修复，稳定性和功能性会好一些，包括26更新的属性信息分级管理模式，涉及软件所有的相关功能都要更新，目前的情势下也来不及一次到位修改好，估计后面几个update版本会继续完善该功能，这个后面再谈。
先聊一下周边内容，今年是图软发布Archicad软件40周年庆，官方进行了一系列的活动。

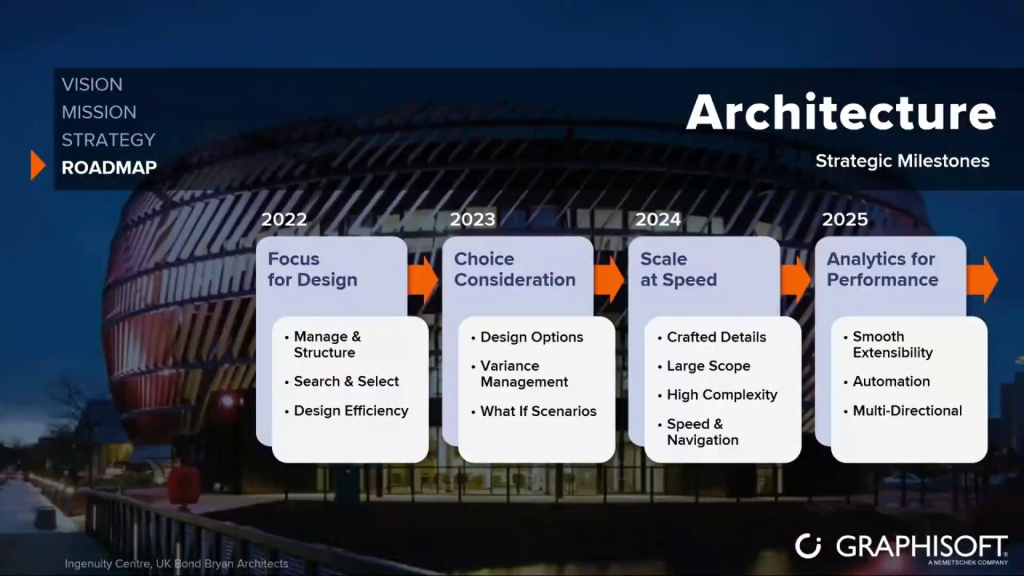

1、首先是7月的Graphisoft Launch Event 2022，发布了图软未来几方面服务的路线图。
https://events.graphisoft.com/event/graphisoft-launch-event
2、其次是10月份刚刚结束的Building Together Digital Event 2022网络数字盛会，
https://graphisoft.com/events/building-together-digital-event-2022
3、还有比如“我和图软不得不说的故事”，目前还在征集中，到时候可以看看全球用户的精彩故事。
https://community.graphisoft.com/t5/Graphisoft-Insights/40th-Anniversary-Challenge-My-Graphi-Story-Jul-14-Dec-31-2022/ba-p/343572
铺垫的文字说到这里，下面正文开始：
今年图软的宣传口号是“Stay Focused, Design More”，专注于开发，把更多的精力放在提升软件易用性和功能上，让设计师也能专注于设计，这点我非常赞同。
本次Archicad 26提供的新改进，主要体现在软件性能提升、设计、文档、可视化和协作等领域的20多项新特性和增强功能。
https://community.graphisoft.com/t5/Let-s-get-started/Archicad-26/ta-p/338192
性能提升明显
首先我觉得需要说的是，当初看到Archicad 26英文版发布的时候，我对它的新功能并没有多大的兴趣，至少我认为从25 到26的升级并没有达到我的预期。不过在下载试用时发现了一个最让我意外的点，是Archicad 26打开文件和操作文件的速度很快，这种能感知的快，说明提速至少在20%以上。包括创建复杂的元素对象，视图浏览，切换各类视图的实时生成速度，都快了不少，这一点，可能是发布会上官方没有强调，但我认为是非常重要的升级卖点之一。
另外，这个老外测试的bimx导出速度和文件大小都有大幅提升，包括对苹果芯片的优化和原生支持。关于BIMx的升级，我们后面再分析。
（注：11月24日图软发布了原生支持苹果Apple Silicone的Archicad 26版本，使用Mac的朋友们可以去下载来安装测试一下）

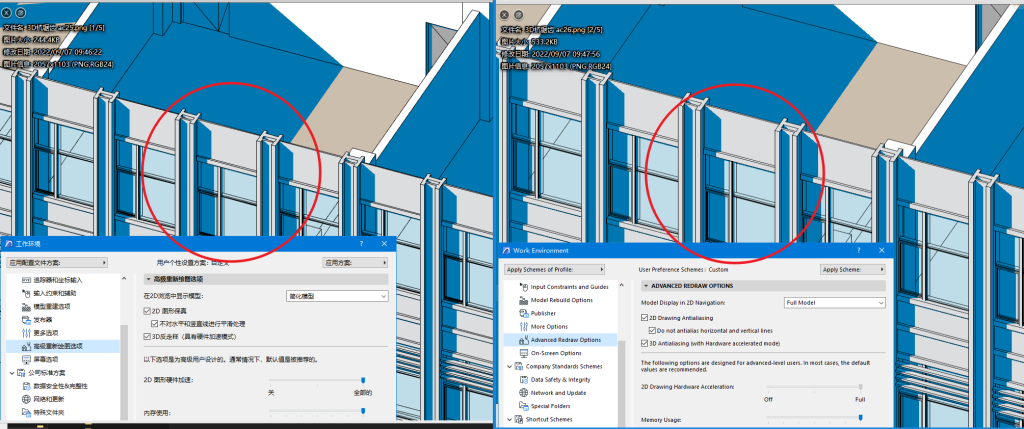

得益于图形引擎的升级，Archicad 26的2D视图抗锯齿效果明显优于25版本。下图是我在同样分辨率的电脑上测试的立面视图和3D文档截图（左：Archicad 25，右Archicad 26）。大家可以下载原图进行比较。
图形引擎和二维线条的渲染等更新是官方没有在新功能中提到，但却是一直在近几年的版本中不断迭代的内容。新的图形引擎对二维线条的抗锯齿算法会慢慢从MSAA（Multisample anti-aliasing）算法升级到Shader-based rendering。直观感受就是抗锯齿效果更加细腻。
From left to right: aliased, MSAA, shader-based rendering

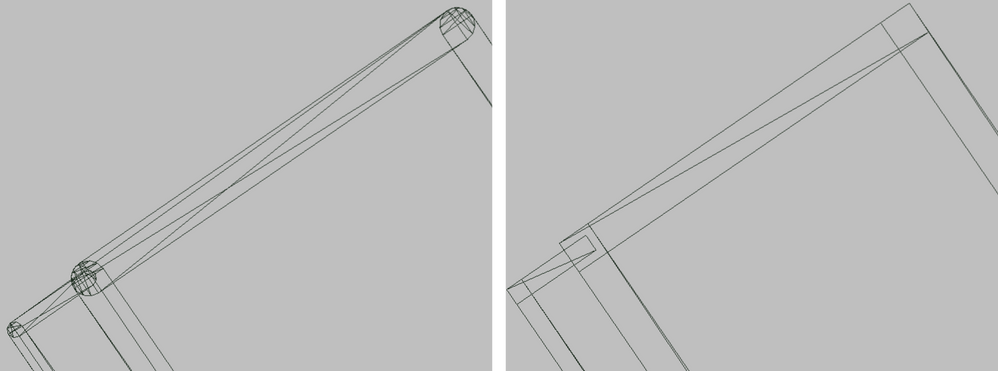

并且，根据官方论坛文章中透露的蛛丝马迹，Archicad线条转角圆弧的现状，未来可能会转变为直角收头和转折。这可能和图软图形引擎从OpenGL专项Direct 3D的一种体现，未来的Archicad在全平台的图形引擎有望统一，并充分利用硬件加速技术，从而带来更好的性能。
https://community.graphisoft.com/t5/Document-articles/Under-the-hood-2D-rendering-in-Archicad-26/tac-p/358455#M187
设计方面
改进的属性信息管理（Improved Attribute Management）
https://community.graphisoft.com/t5/Project-Management-articles/Improved-Attribute-Management-with-Hierarchically-Structured/ta-p/338994

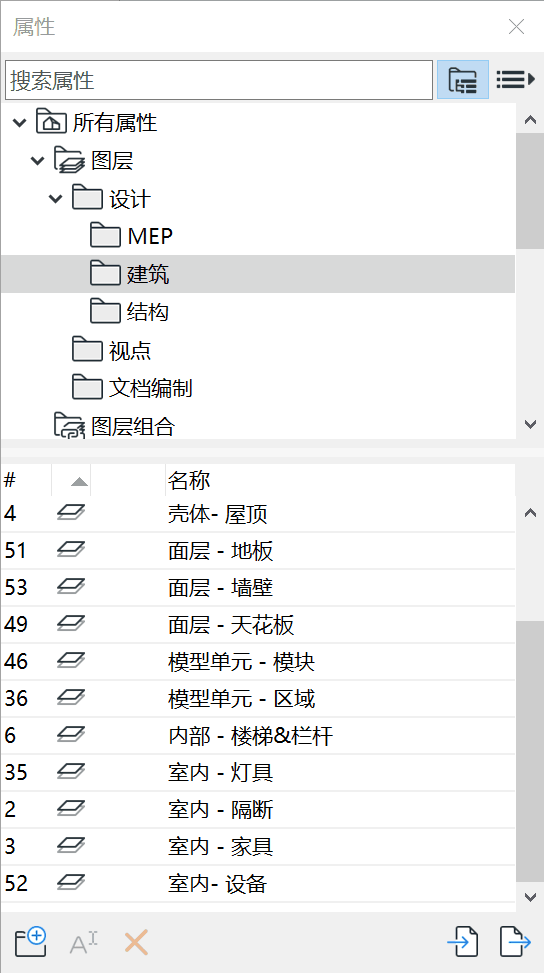

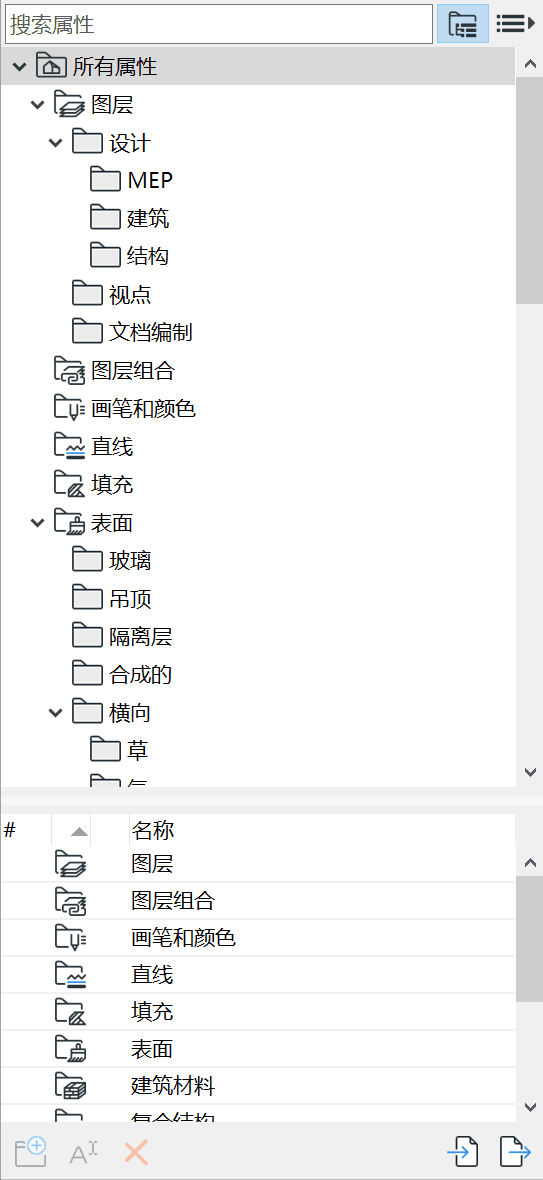

Archicad 26的主要升级之一是对于项目属性信息管理的界面和组织方式进行了升级，加入了属性分类和层级管理。我们可以通过文件夹分级组织各类属性信息。主要的12类属性都支持创建层级文件夹，改变以往的所有同类属性扁平化管理的方式。
属性工具栏中新增了按钮，①和②分别对象属性层级管理和属性管理器两个功能。

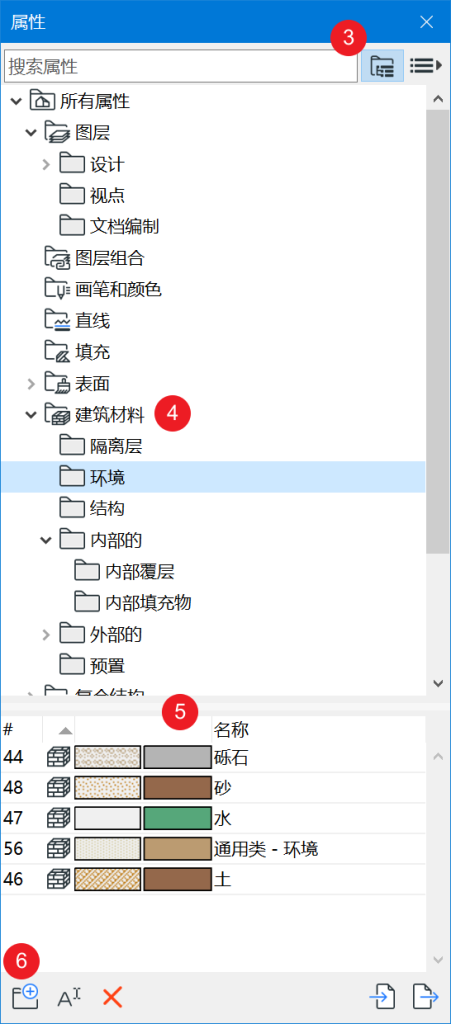

下图中：③切换层级树状显示和平铺显示；④层级属性管理窗口；⑤当前选中节点包含的属性内容；⑥新建文件夹，重命名，删除属性，导入导出属性等功能按钮。
在属性节点上双击，即可进行该属性的编辑，这个实在是太方便了，好评！修改的时候不用像之前版本那样，先关掉属性管理器，到相关属性编辑中编辑后，再返回管理器。现在工作流更加顺畅，减少精力分散，专注设计，这点算是践行了今年的口号了，哈哈。

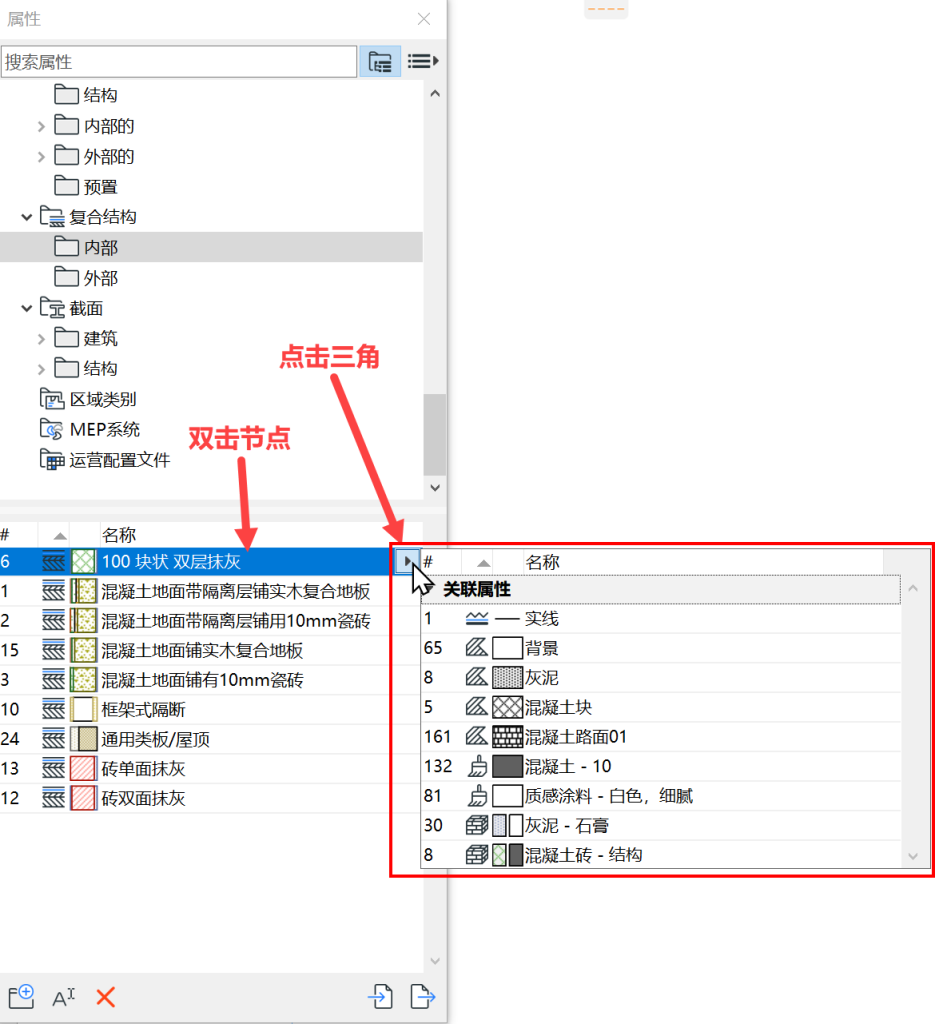

还没完，选中属性节点后，在右侧的很三角上点击，还能调出当前属性节点的关联属性。例如上图，复合构造“100 块状 双层抹灰”，关联了线型、填充、表面材质和建筑材料这四类属性，我们就能很快了解这个复合构造的组成，更爽的是，弹出的关联属性窗口里的属性也支持双击修改，好评+1！（要注意，这里修改的属性是项目中全局修改，需要注意其他关联影响。）

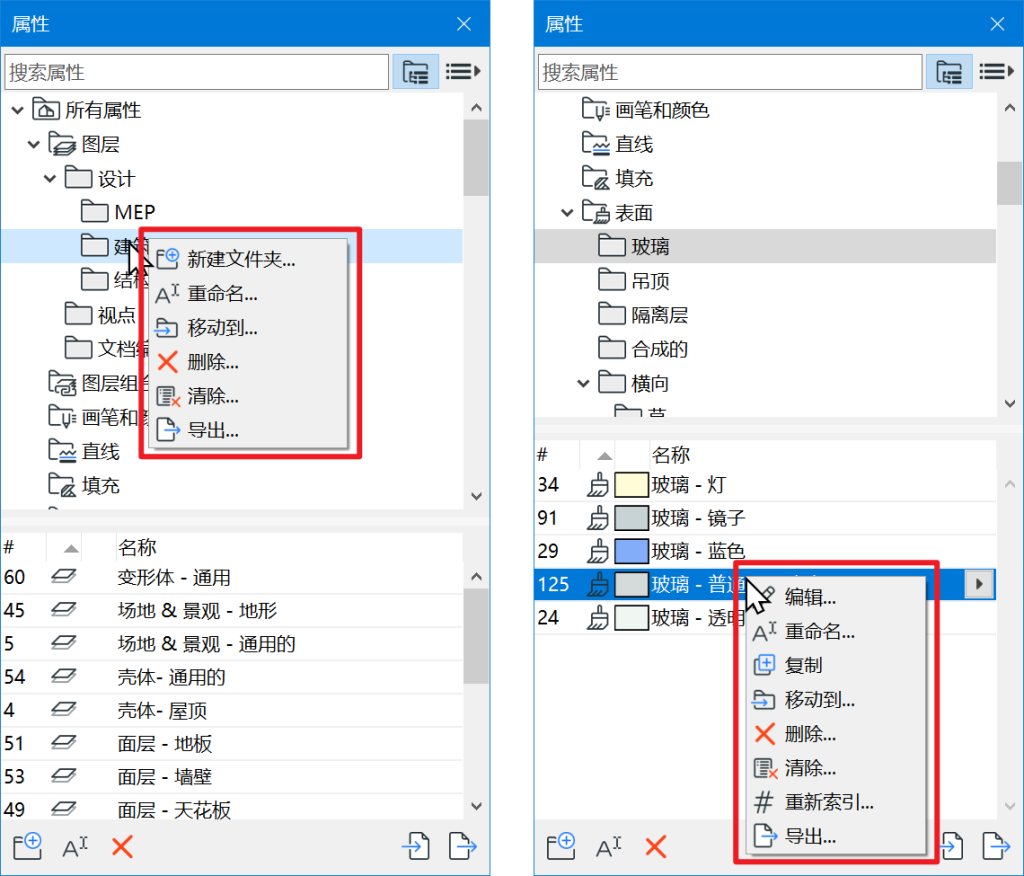

在文件夹和属性节点上点击右键，分别有相应的右键菜单功能可以使用。

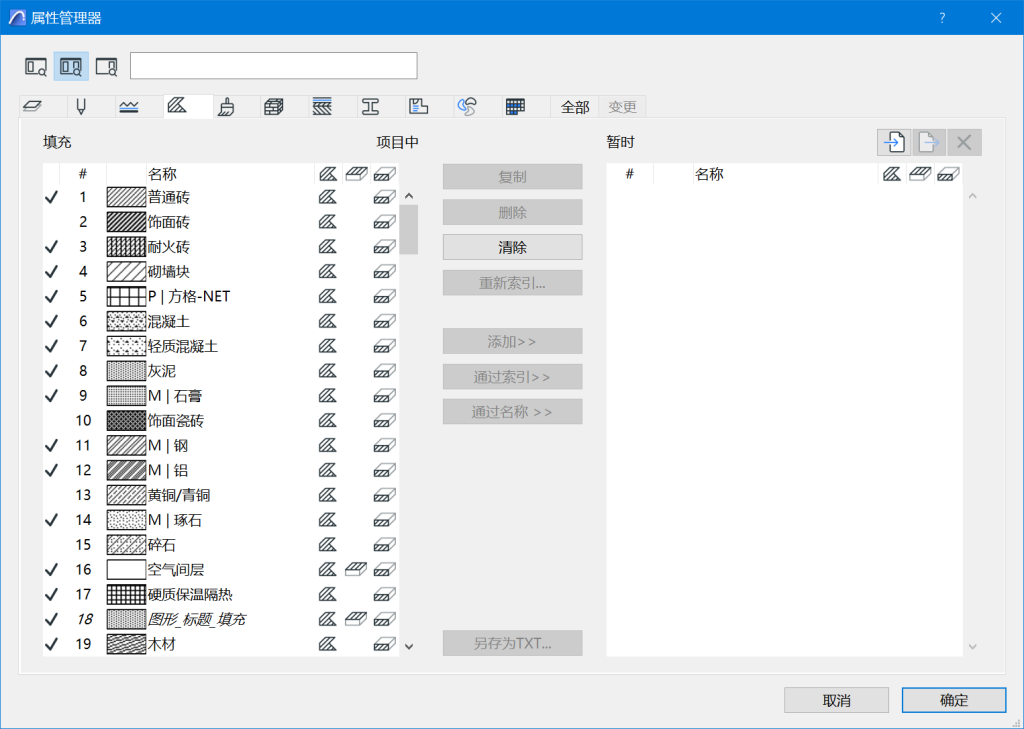

当然，原先的属性管理器界面还在，方便和旧版本兼容模板管理方式。

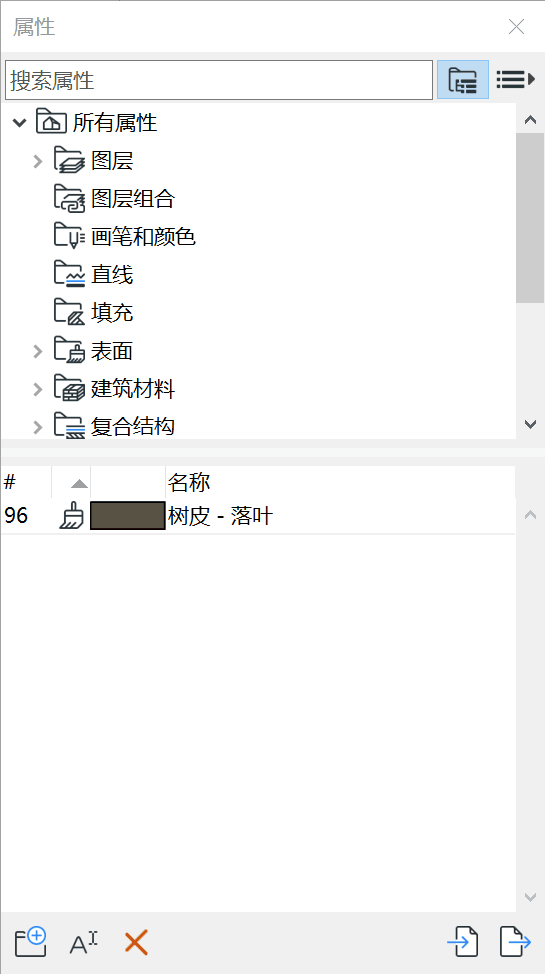

同时，这次更新的属性管理界面支持搜索，可以在上方的搜索栏中输入关键字，即可过滤显示所有相关属性，还是比较有用的。这点目前从官方论坛看大家还是很喜欢这个细节功能的。

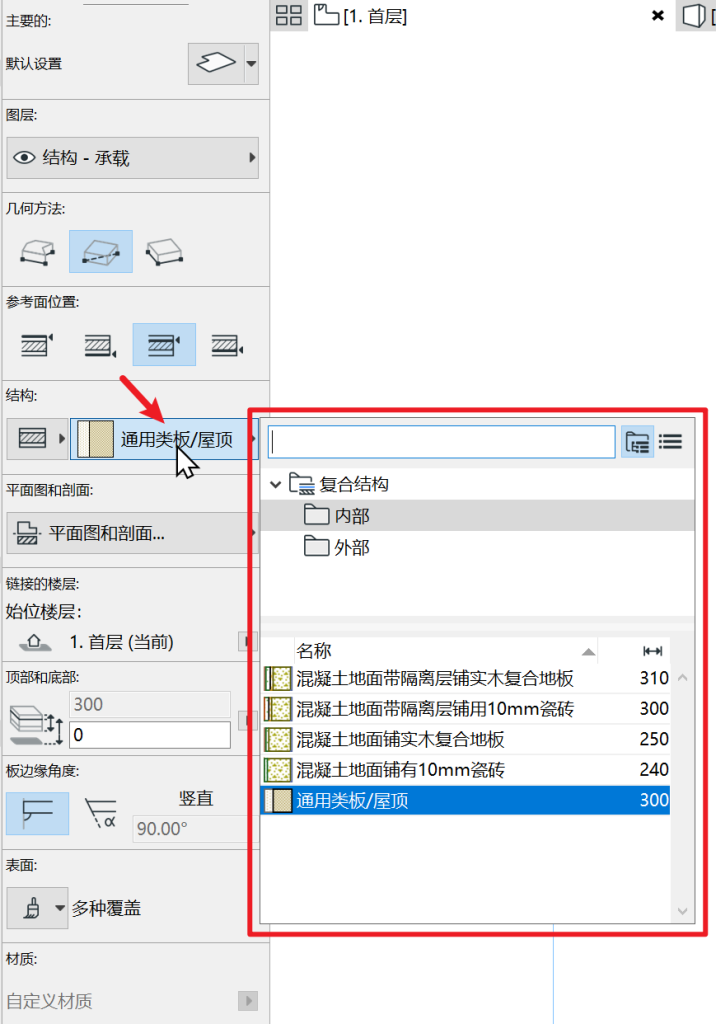

这一项主要的更新，涉及Archicad中所有功能工具的参数设置，例如在墙体工具中的，选择墙体构造样式的时候，弹出的菜单就是新版的样子了。

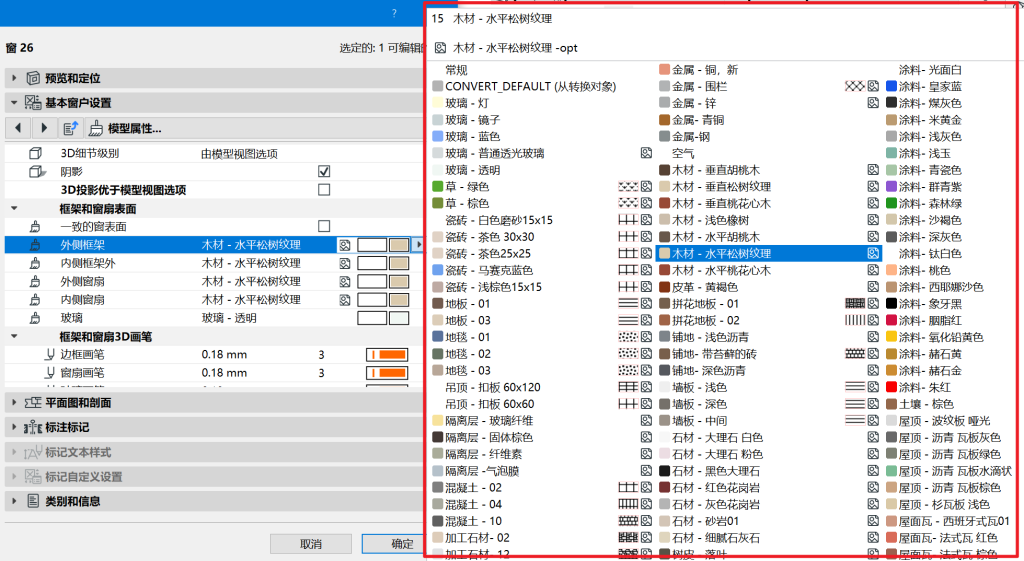

其他地方大家可以自己去探索。这里需要注意，门窗对象等GDL对象里的属性官方暂时应该还没有来得及更新，可能GDL中调用某些属性的方式还是有所不同，因此个别地方还是原先的属性选择方式，如下图。
更快的项目浏览（Faster Project Navigation）

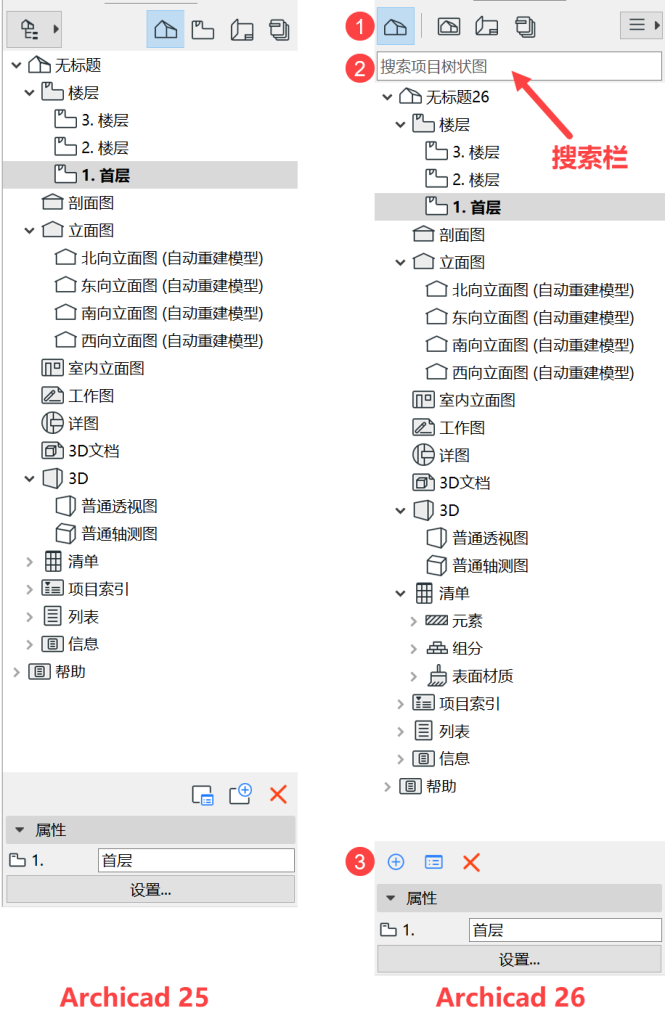

在Archciad 26版中的项目浏览器内，各个页面（如项目树状图、视图映射、图册和发布器集）中均新增了一个搜索栏，支持搜索操作，可以方便地根据关键词搜索各个视图。同时几个图标的位置微调了一下。
在项目设计和建模过程中，我们会创建大量的视图，这些视图浏览和查找的时候会花费一定的时间，现在通过关键词搜索，可以快速定位到想要找的视图，会极大地提高效率。当然，前提是在设计过程中创建的视图，都需要我们给一个合理和容易理解的名字。合理化地命名是一个很重要的专业素养。
洞口工具的表面材质覆盖选项增强

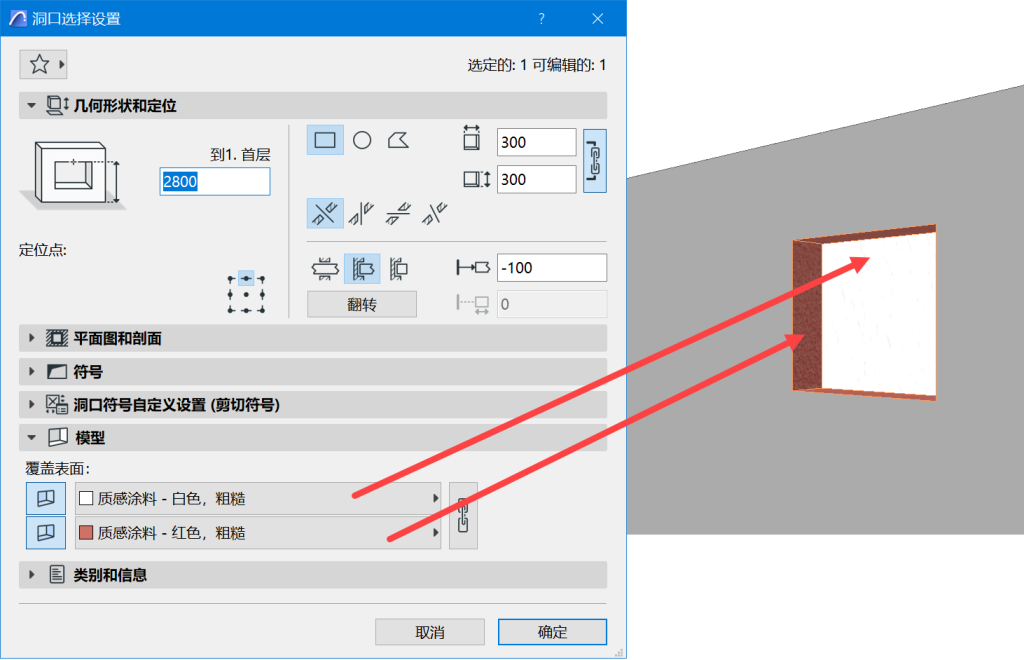

洞口工具的表面材质覆盖，新增了洞口侧边材质覆盖选项。能更好地满足洞口表达的需要。

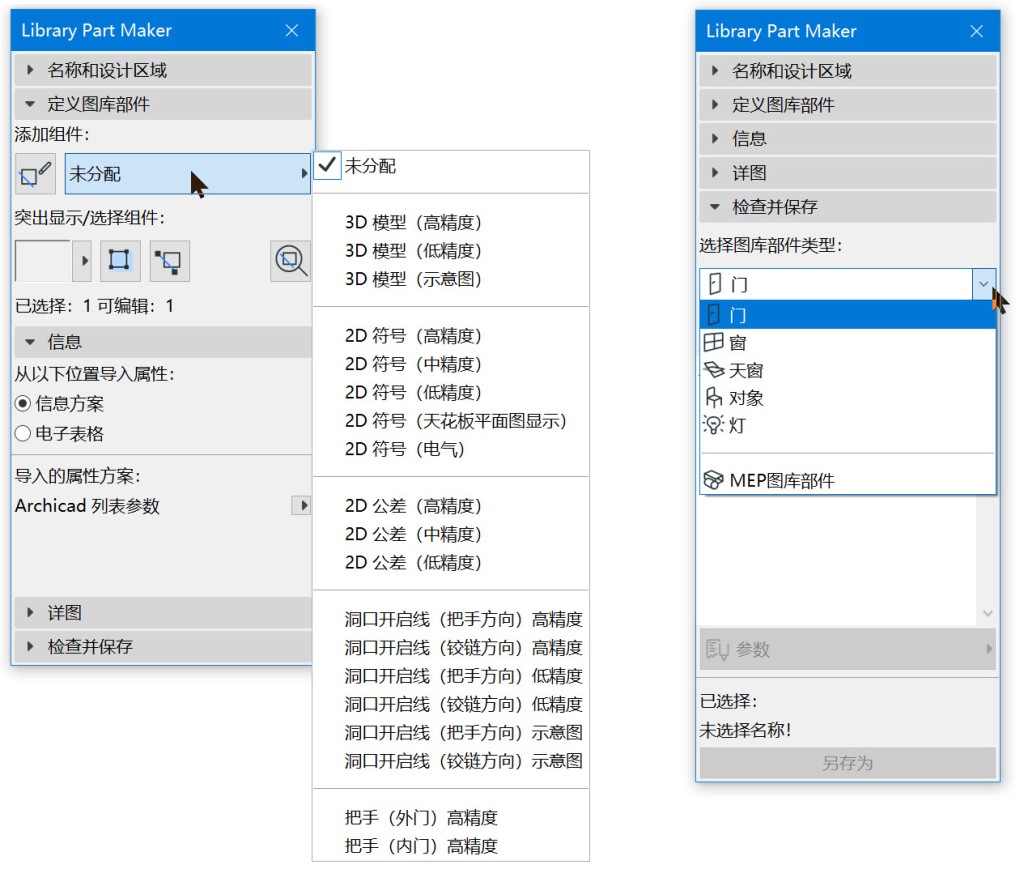

走到前台的“图库部件生成器”（Library Part Maker）
Library Part Maker“图库部件生成器”（简称LPM），它其实不是一个新东西或者新功能，很早就有这个工具，它是英国NBS开发的一个制作Archicad图库部件的简化工具。之前的版本都是可以到NBS的网站上下载安装，然后需要是Archicad教育版本可以直接使用。因为GDL对象本身没有教育版和商业版之分，因此用教育版的AC和LPM制作的GDL对象，是可以通用的。26版本图软把LPM拉到台前，作为商业版订阅用户可以使用的插件。但它也并没有整合到AC软件的安装包中，还是需要单独下载安装，除了翻译了各个语言AC适配的LPM界面外，在功能上没有什么更新。当然，如果从来没有用过LPM的朋友，推荐玩玩，还是不错的，对降低GDL对象制作难度还是会有很大的帮助，方便大家制作自己的对象图库。
LPM可以理解为一种不需要编写GDL代码，就可以创建图库对象的图形化工具。通过常规的工具在平面视图和3D视图中，创建好不同类型对象的不同层级精细度的元素（包括平面和三维的表达样式）。然后，通过LPM提供的便利操作面板，就可以轻松创建出满足一般应用场景的对象。这些对象在平面图和3D视图中，都可以按照预先设定的不同精度来显示和表达。不过LPM制作的对象有一个不足之处，就是不能制作带有可调节参数的对象，只能创建具有3种不同精度的对象和不同视图中的表达样式。因此，它更适合用作自定义样式（固定样式）的对象、门、窗户、天窗、灯、MEP库零件。
定制化的厨柜（Customized Kitchen Cabinetry）

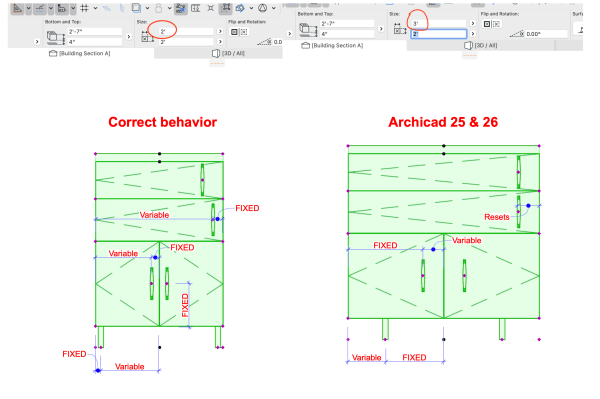

橱柜对象在25版本的时候进行了重写，26新版继续完善这些橱柜对象。可能老外用的比较多吧。这个对象功能挺强大，但在图纸表达方面还有一些欠缺，在官方用户论坛引起过很多讨论，主要集中在台面板、拉手、橱柜角的表达方面。毕竟橱柜的自定义需求实在是很大。
https://community.graphisoft.com/t5/Design-forum/AC25-Cabinet-Objects/m-p/283137
©Shoegnome.com
改进的二维编辑（Improved 2D Editing）

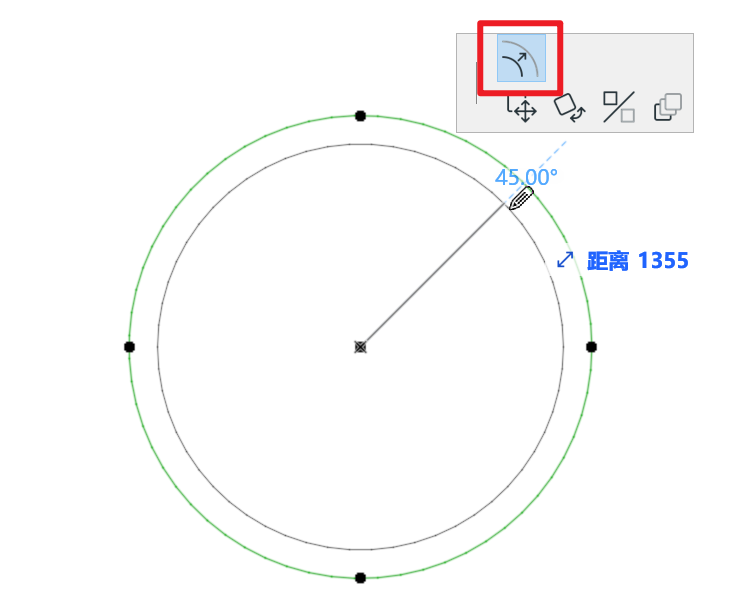

基于用户反馈，在使用圆形和椭圆形时，可以进行偏移复制了（类似于autocad中的offset）。旧版本中，正圆和椭圆在点击轮廓的时候，小面板中不会出现偏移的按钮。26版中，则可以进行偏移了。说个笑话，我从23版本到现在，画正圆的次数一只手数得过来，哈哈。
改进的IFC空间体积输出Improved IFC Output of Space Volumes

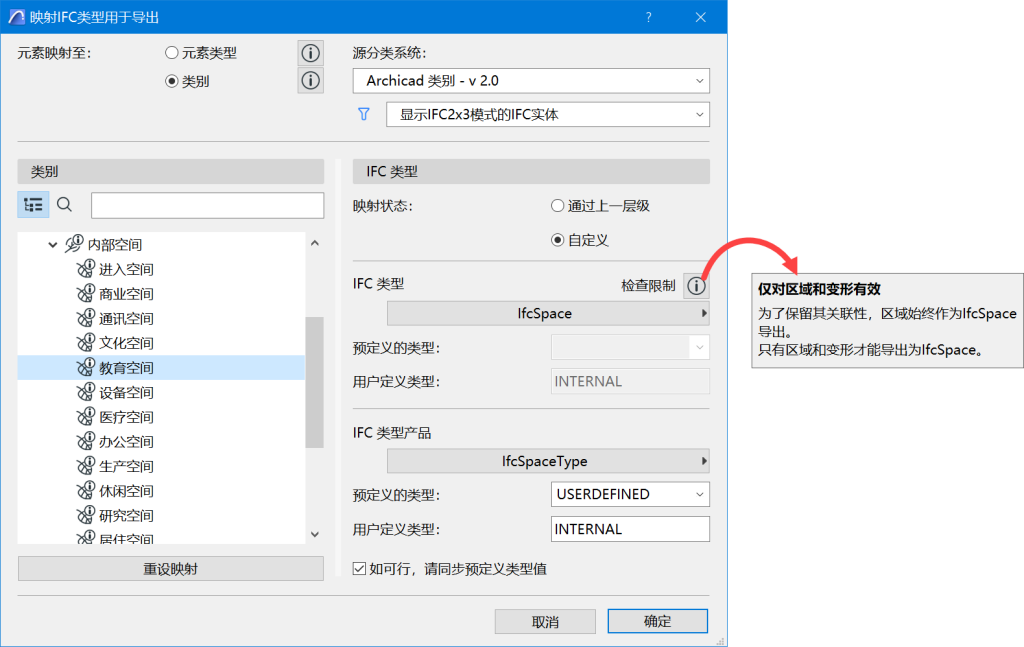

在某些工作流程中，有必要使用变形体工具（Morph）对空间体积进行建模。现在，空间体积也可以从变形体中得出，并在IFC输出时将变形体转换为IfcSpace实体。这个功能主要是满足德国用户的BIM审查需要。
https://community.graphisoft.com/t5/Data-Exchange-articles/Morphs-Exported-as-IfcSpace/ta-p/339133
以IFC格式导出自定义复合结构的各个层次
和IFC相关的内容我提前到这里一起介绍。

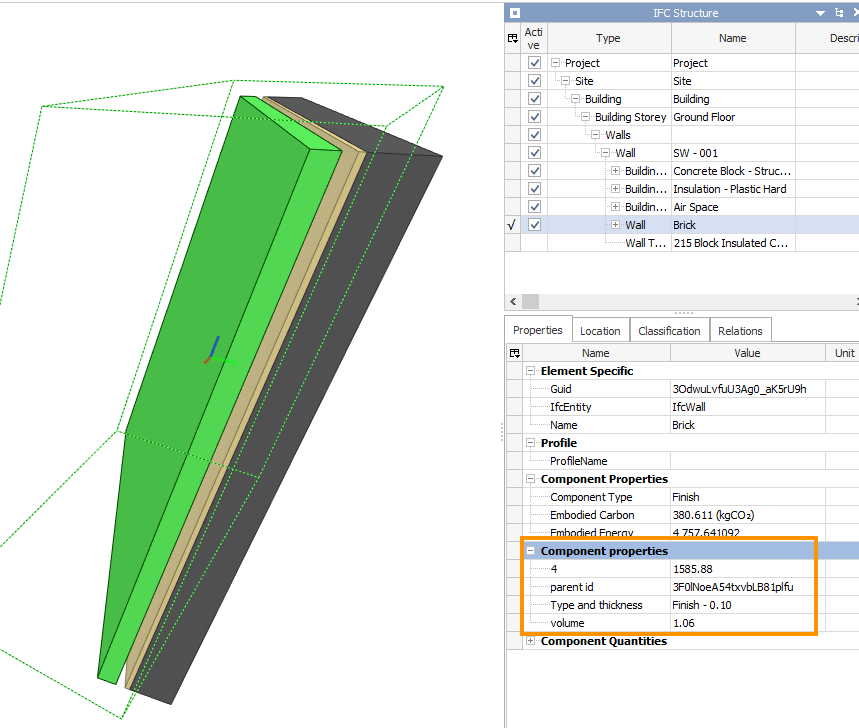

在早期版本的Archicad中，我们无法以IFC格式导出单个组件 (而不仅仅是整个元素) 的自定义数据。从Archicad 26开始，可以以IFC格式导出此信息。这里我没有来得及测试，用一下官方文档中的图片。
可视化方面
针对新版本的表面材质拓展包

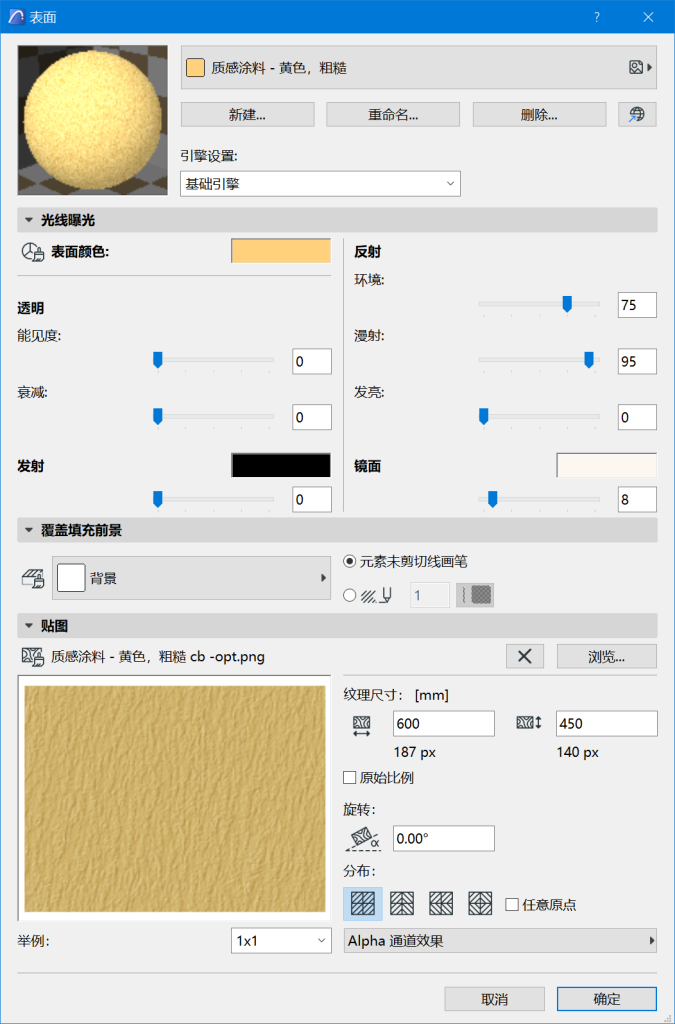

表面材质拓展包是属于和GRAPHISOFT签了SSA（软件服务协议）用户的专属内容。目录内包含超过500个的额外表面材质扩展，在创建表面材质时，可以调用材质库内的预设。
需要注意的是，AC 26提供的表面材质拓展包，和之前版本的不兼容，这次新增的为全新制作，估计是适配了Redshift ？如果要使用其中的贴图，建议在新项目中使用。
优化的Archicad导出和增强的BIMx网络和桌面查看器
https://community.graphisoft.com/t5/Visualize-articles/BIMx-More-functional-BIMx-Web-and-Desktop-Viewer-s/ta-p/339194
BIMx作为图软的特色产品，对轻量化模型协作和展示，提供了一个优秀的解决方案。甚至基于BIMx的API可以进行深入的二次开发。
这次的升级还是挺大的：

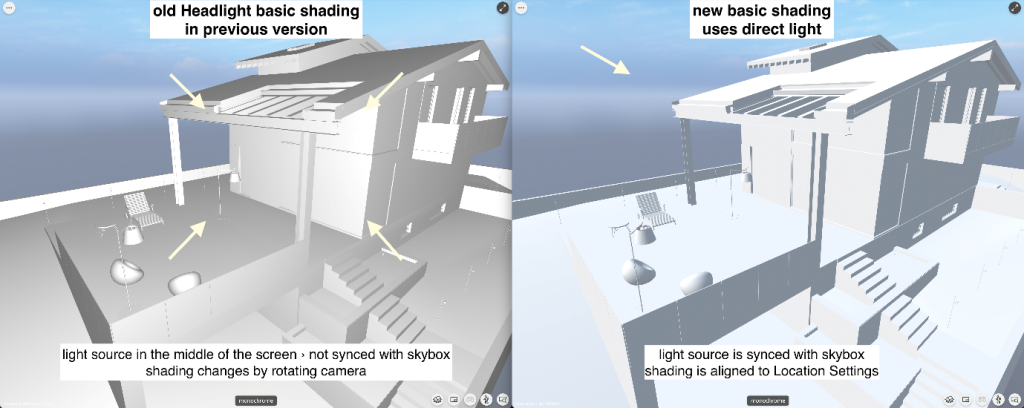

新版本引入了一种新的光照模型渲染方式，会参考项目文件中设定的真实地理位置和天光进行渲染。

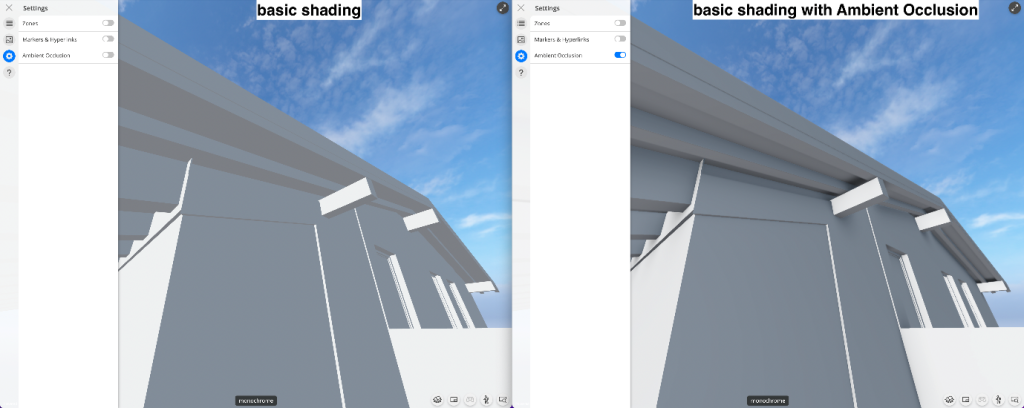

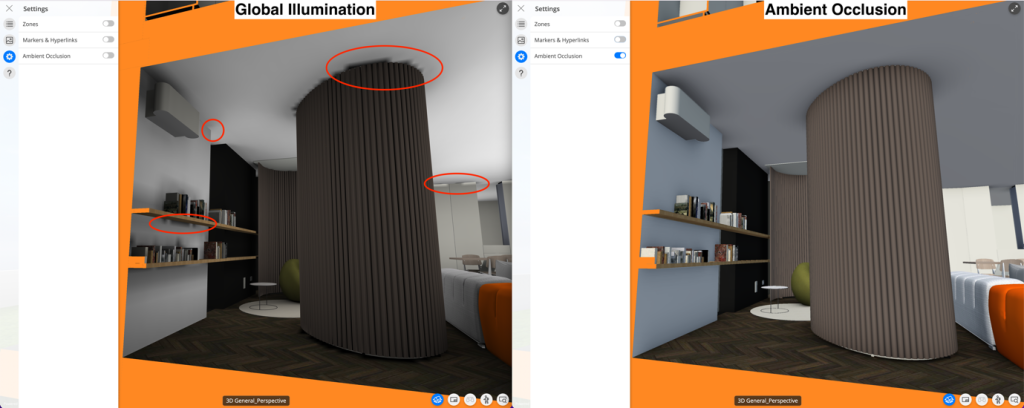

用AO模型代替了原先的GI渲染模式，对形体交接处的光影效果提升明显。

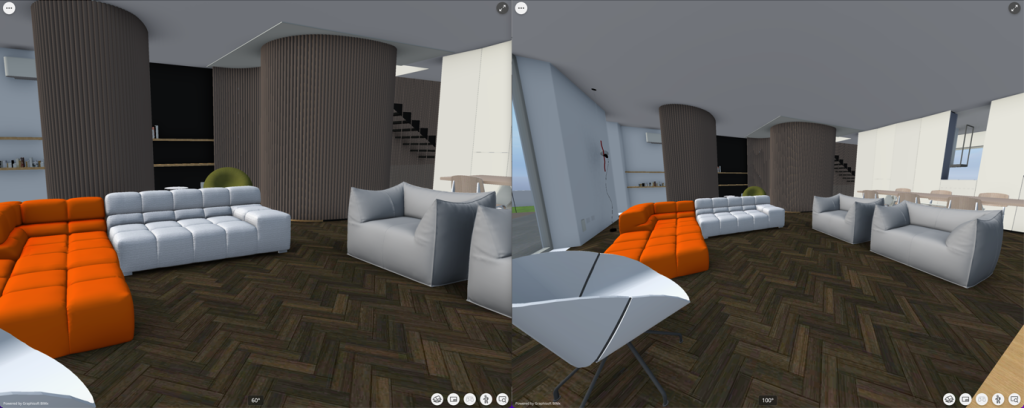

- 视角View Cone可调。这主要在内部视图中很有用。下图显示了60 ° 和100 ° 视角下的同一个模型里的效果。
Archicad和Enscape渲染插件的链接
功能上，Enscape for AC并没有多大改进，升级了版本，加入对Archicad 26的支持。不过在软件购买上进行了优惠的捆绑销售。如果是Archicad Forward订阅用户，购买2年期的Enscape订阅，可以免第一年的年费。大概值五六千人民币呢，是一个不错的选择吧。
协作方面
结构工作流的完善
结构工程师和建筑师之间的合作对于建筑项目的成功至关重要，这些项目以当今的标准以非凡的速度开发。Graphisoft使结构工程师和架构师能够无缝交换信息，而不管所使用的软件是什么。从24版开始引入的结构SAF工作流，经过两个版本的迭代，目前变的更加成熟一些了。
包括以下几个方面的更新：

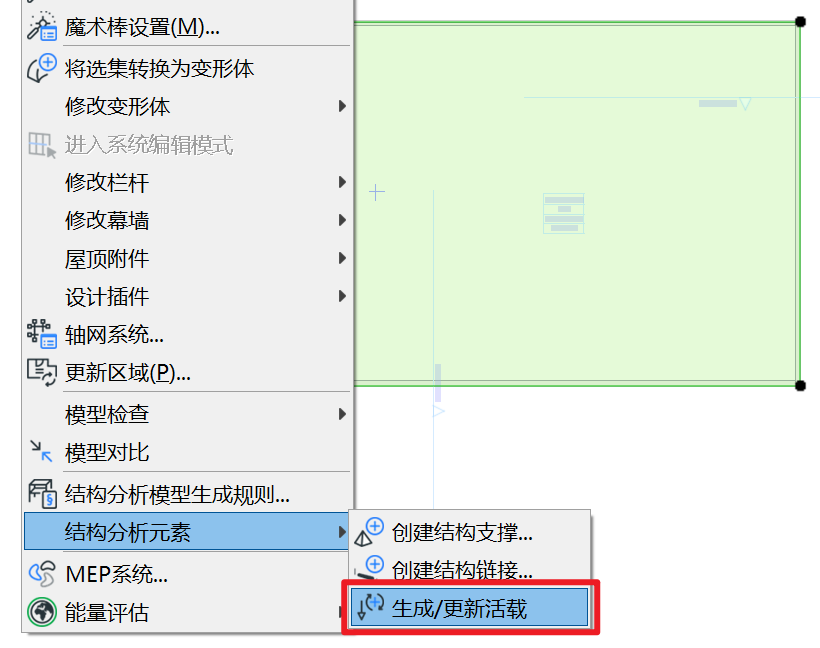

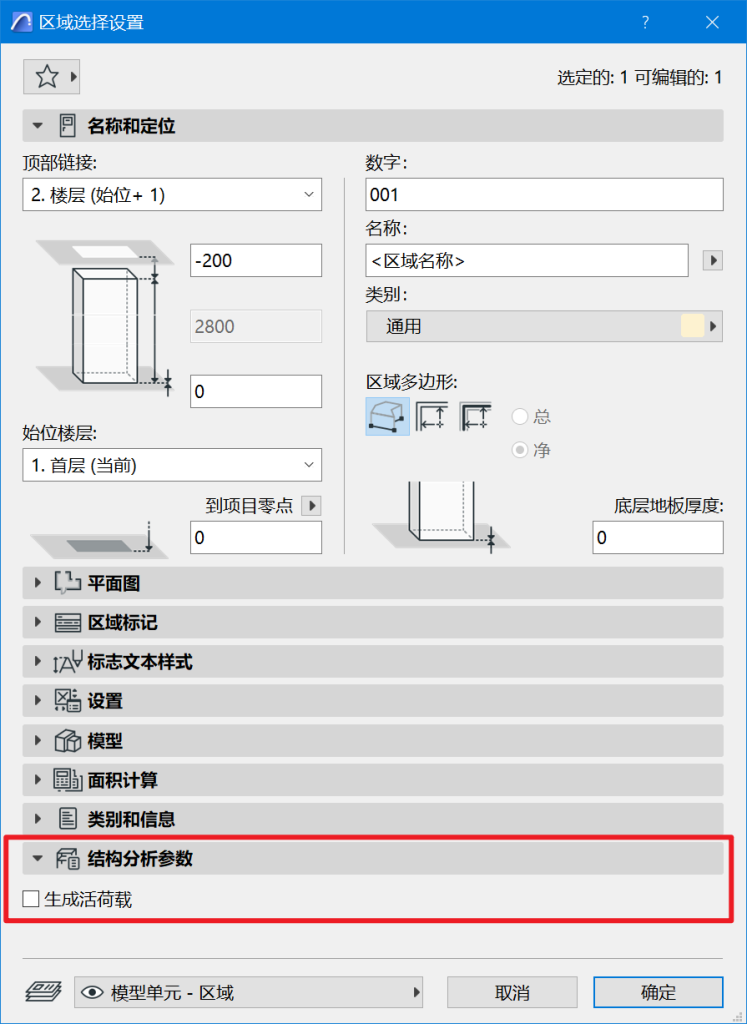

- 自动化的活荷载生成
导出到结构计算软件FRILO的速度更快。（FRILO是内梅切克集团的一款结构分析软件）
https://community.graphisoft.com/t5/Data-Exchange-articles/Faster-Export-to-FRILO/ta-p/339151

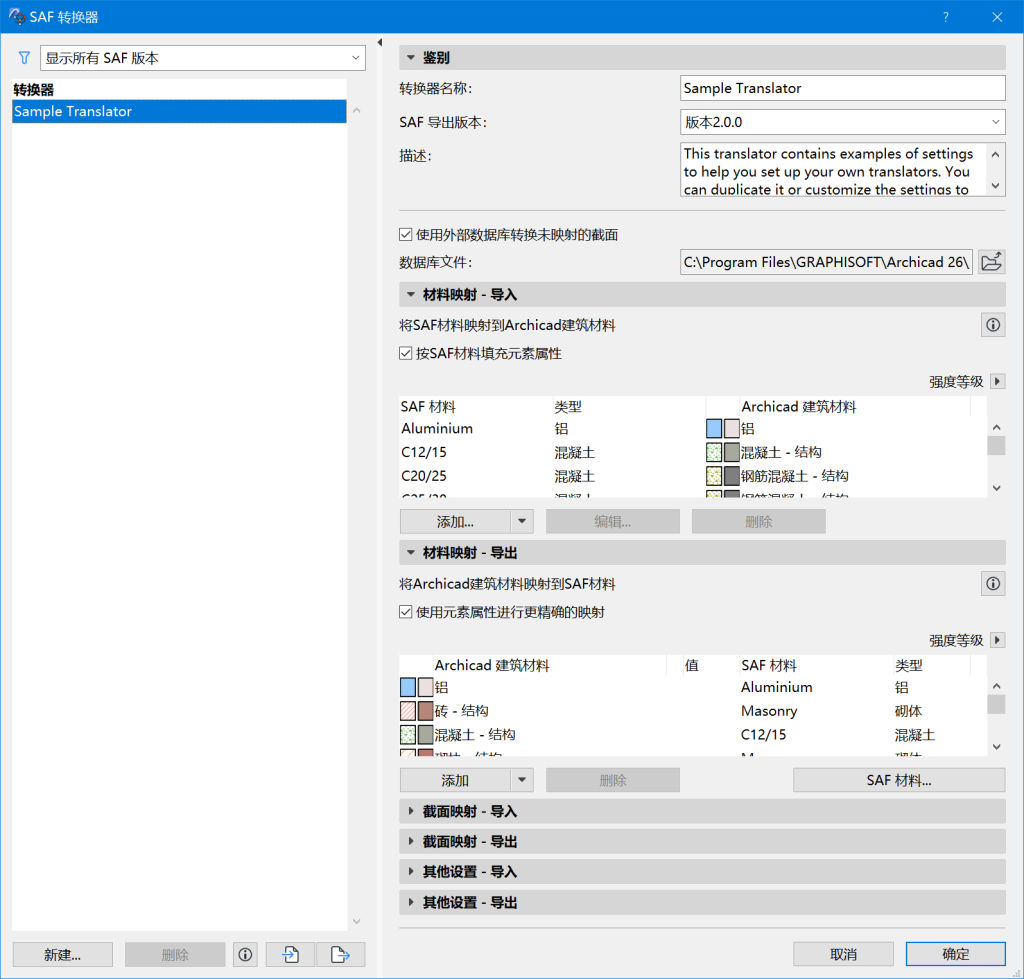

SAF 转化器增强。
https://community.graphisoft.com/t5/Data-Exchange-articles/SAF-Translator-Improvements/ta-p/339175

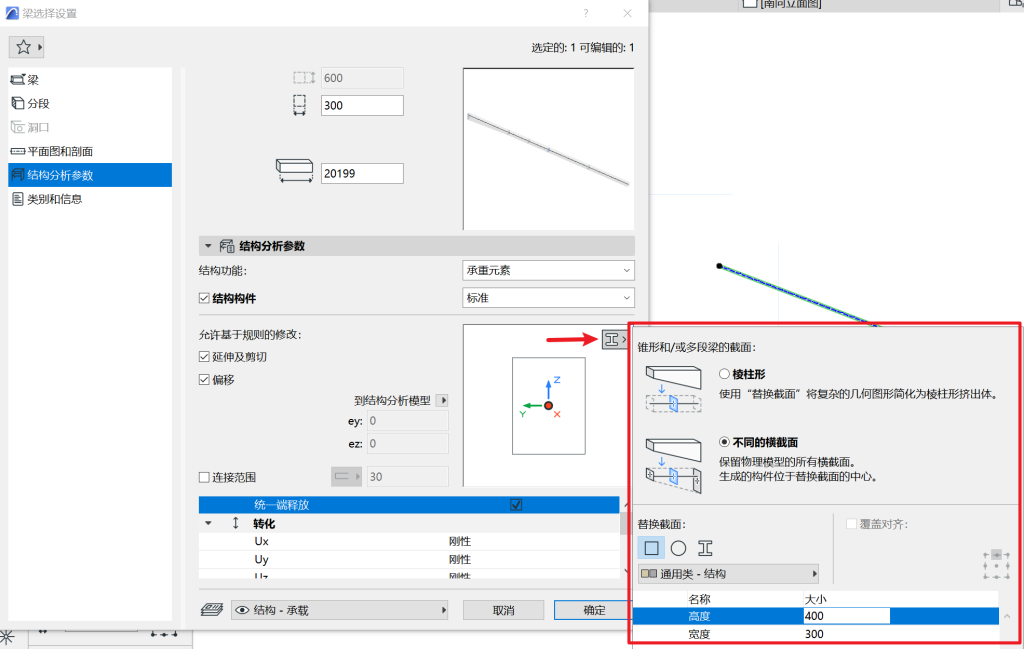

- 支持多段型梁柱的结构设置
[*https://community.graphisoft.com/t5/Data-Exchange-articles/Support-of-Multi-Segmented-Columns-and-Beams/ta-p/339187*](https://community.graphisoft.com/t5/Data-Exchange-articles/Support-of-Multi-Segmented-Columns-and-Beams/ta-p/339187)
BIMcloud协作系统功能的加强
对于BIMcloud来说，你不用担心你的项目太大，现在BIMcloud可以管理的项目文件的数量上限增加到了10万个文件。对文件版本历史的安全性和控制的改进使BIMcloud成为非常好的项目团队协作平台。希望未来国内有公司开发对接BIMcloud的三维协同工作平台，就像现在用的纬衡或者格原协同系统这样的。毕竟如果想要公司里大部分项目都上三维，没有一个强有力的协同管理平台并且对接公司OA，是没法操作的。
更加精确建筑能耗模拟
在以前的Archicad版本中，Graphisoft作为模板内容提供的建筑材料属性有些已经过时，并且没有注明数据来源。因此这些值不能作为经过验证的输入用于下游建筑生命周期的评估计算。

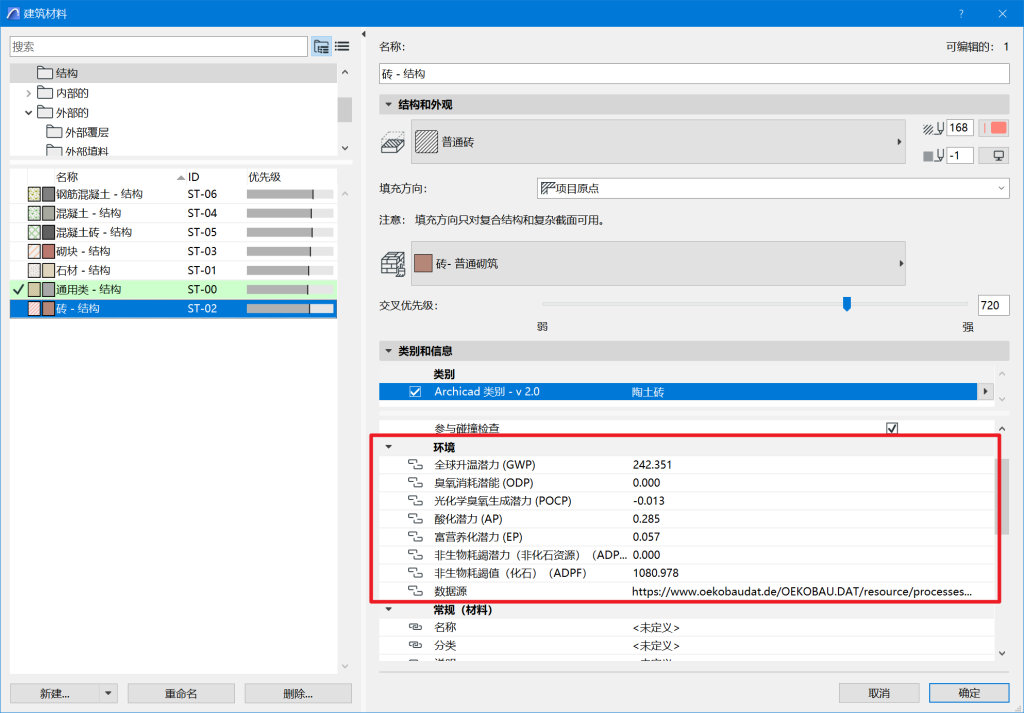

从版本26开始，Archicad中的建筑材料新增了一些可持续性环境影响的建筑材料属性集和值，它们是基于德国ökobaudat数据库中发布的数据填写。使用这些经过验证的属性来记录隐含能源和碳足迹数据，可用于建筑生命周期分析和可持续性报告。
延伸知识：全寿命期环境荷载评估是对建筑从材料生产至最终拆除、回收过程中对环境的影响评价，包括全寿命期一次能源(PE)、全球变暖潜值(GWP)、臭氧层耗减潜值(ODP)、光化学臭氧生成潜值(POCP)、酸化潜值(AP)和富营养化潜值(EP)等多项指标。
对于使用BIM软件在全生命周期中进行可持续性的设计是未来很长一段时间的重点和热点，大家可以持续关注这方面的软件和技术，Archicad为我们提提供了一个很好的平台。
https://community.graphisoft.com/t5/Project-Management-articles/New-Building-Material-Property-Set-for-Life-Cycle-Assessment-and/ta-p/338982
文档制作方面
布局样板支持新的自动文本字段

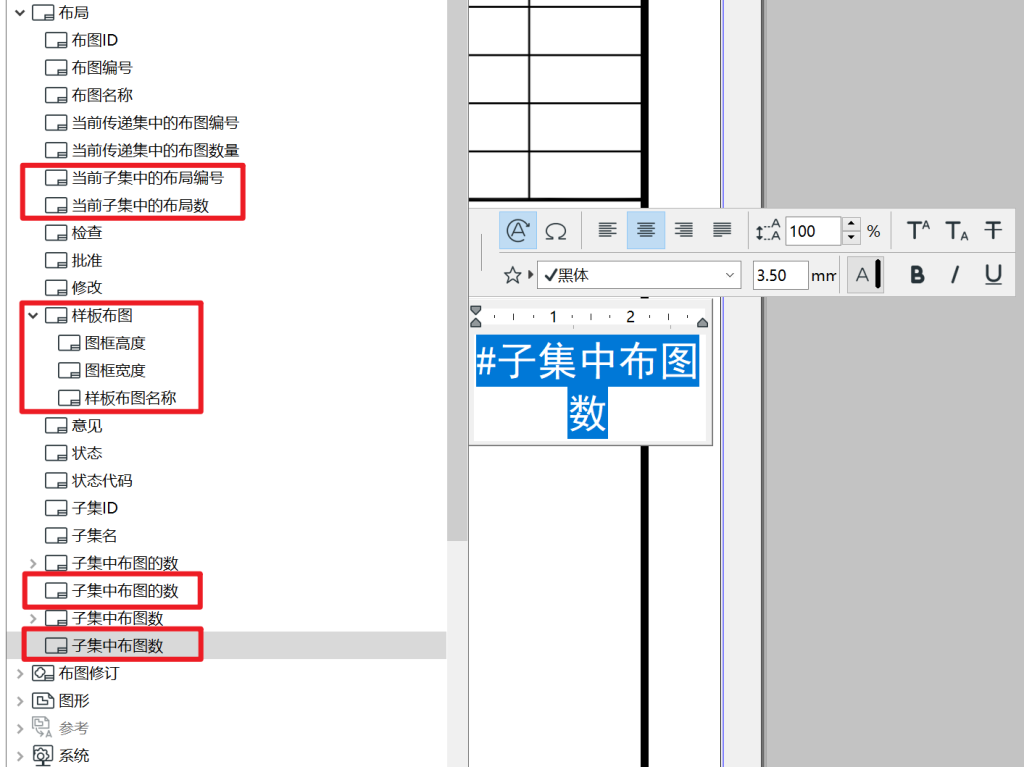

新版本增加了7个关于布图的一些自动文本字段，在设置布图样板的时候，方便调用自动化文本，进行信息的自动提取。不过下图中的翻译的质量，有点拉跨，如果你不测试“子集中布图的数”和“自己种布图数”，你可能没法猜出两者的区别。
图形覆盖（Graphic Override）的功能增强
图形覆盖的功能本身相比25版本没有什么新增，但图形覆盖功能的界面和操作进行了较多改进。

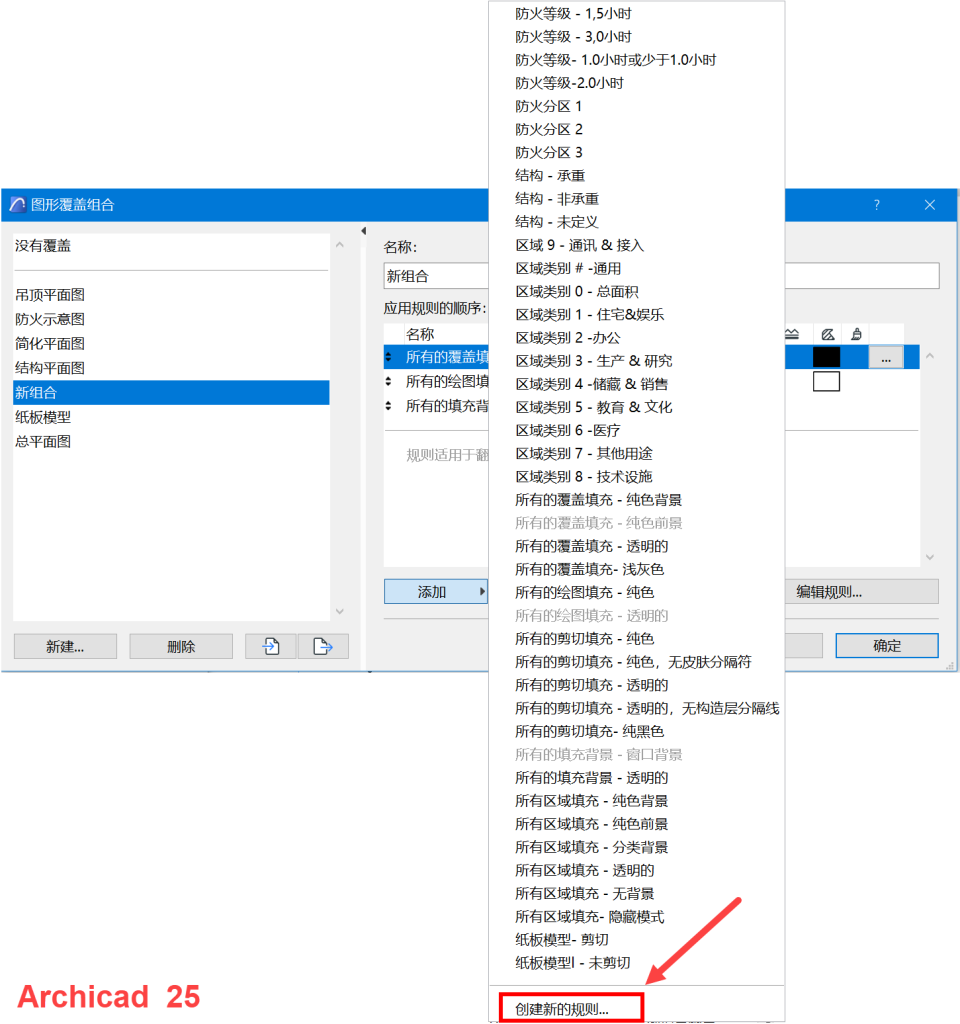

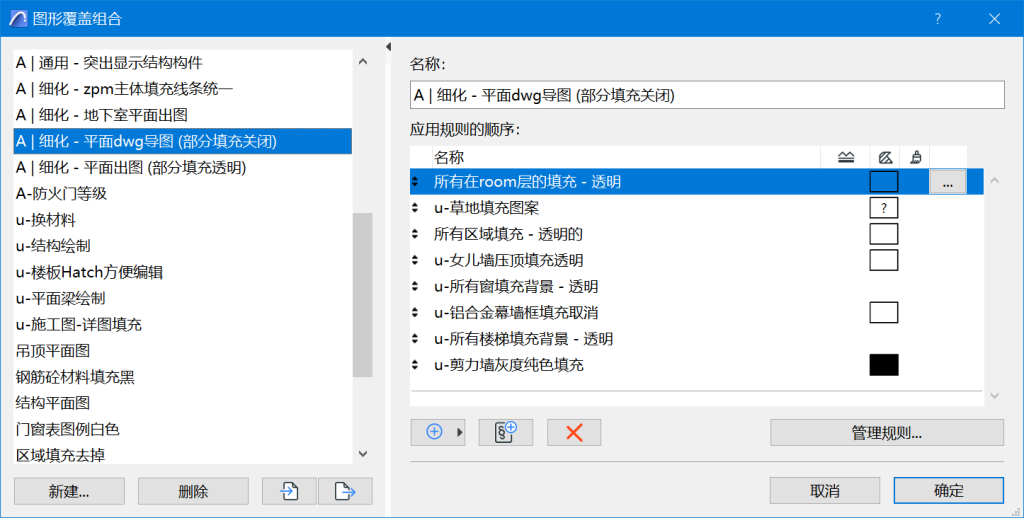

- 首先是「图形覆盖组合」对话框中功能按钮的调整：创建新规则的功能被分离出来，直接放到对话框中，极大地方便了创建新规则。总算不用在添加规则的列表最底部找那个“创建新规则”的按钮了。另外，删除规则变成了一个红叉按钮，更加统一。「编辑规则」字样改为「管理规则」，更加准确。
- 添加规则的时候，规则列表支持搜索，好评。
- 添加多个规则时，支持在列表中一次选择多个规则，添加到组合中，非常方便，好评。
- 修复了一个bug。在覆盖规则的对话框中，选中多个规则时，右侧变量标准会灰显，避免误操作。
https://community.graphisoft.com/t5/Document-articles/Easier-Management-of-Graphic-Override-Combinations/ta-p/339157
楼层标高工具改进Level Dimensions Updates

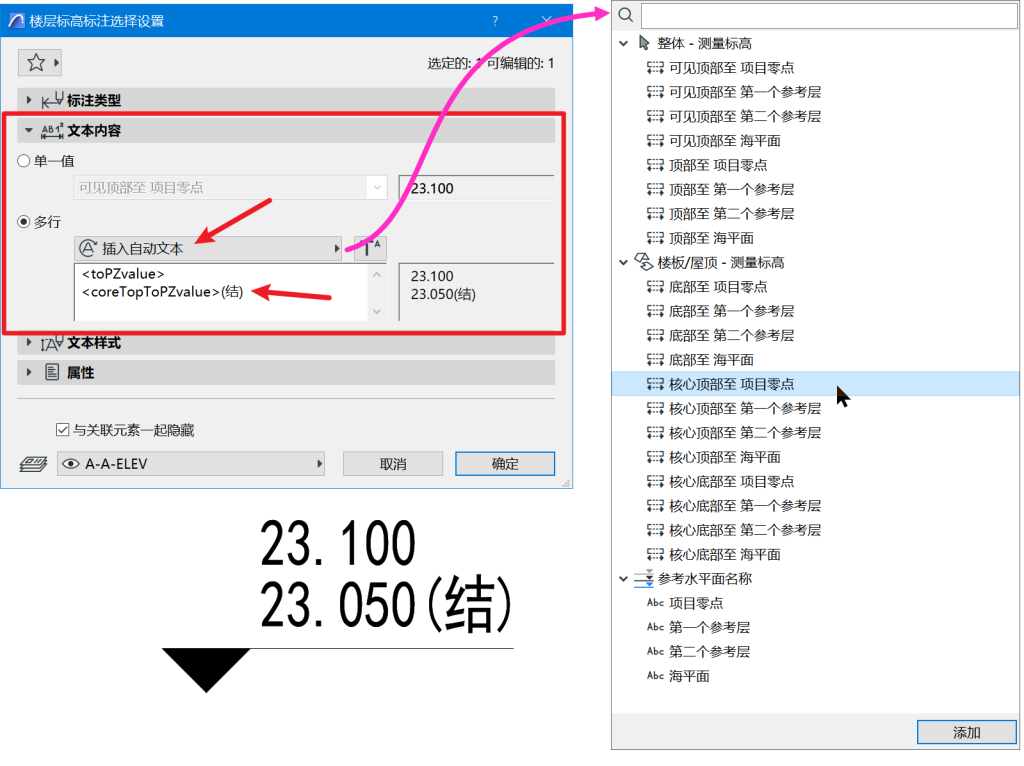

在Archicad 26中，楼层标高工具增强的功能是，可以在多行标高区域内，添加多行的文本，通过自动文本功能，调用项目中已经存在的标高信息进行标注，不需要绞尽脑汁用变通方法搞定。这个需求，我在使用AC绘制施工图的时候就碰到了，因为我们希望标注的标高信息是准确的，而且是可以联动的。总算在几年后等到了这个功能。不容易啊！
另外，标高工具也进行了几处细节上的改动：上述添加自动文本的位置支持输入文字后搜索。同时，标高工具的设置对话框内把标高文字的属性也加入了，这样就可以在一个地方调整文字的属性，不用像之前版本的必须选择文字对象才能调整。
Improvements of the Level Dimension Tool - Graphisoft Community
PDF 文档导入增强

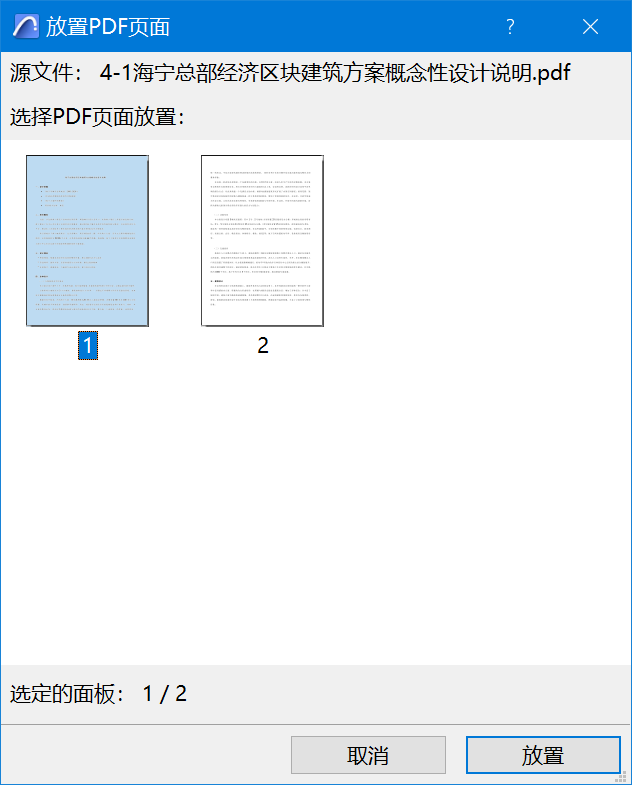

Archicad 26支持在导入多页PDF文档的时候，一次选择其中的多个页面一次导入，不需要像之前版本，每次只能到如PDF中的单个页面。
- 第一种方法是，从资源管理器中，将含有多页PDF的文件，直接拖入视图中，即可弹出导入对话框，在其中选择想要导入的页面即可。
- 第二种方法是，从【文件】【外部内容】【放置外部图形】命令，选择PDF文件导入。
这里需要注意几点：
- 当使用【文件】【外部内容】【放置外部图形】命令将一个多页PDF放置到布图上时，这些页面会按照该布图的样板设置，自动排布每一页。如果是将该PDF从资源管理器拖入布图视图中时，则PDF中的多页会堆叠放置。
- 当使用工具箱中的【图形工具】放置多页PDF时，只能选择单页。不知道是不是图软来不及更新功能了，要多出一个不能实现这个新功能的特例。
其他方面的改进
Additional Improvements in Archicad 26 - Graphisoft Community
文本中文字体显示的优化

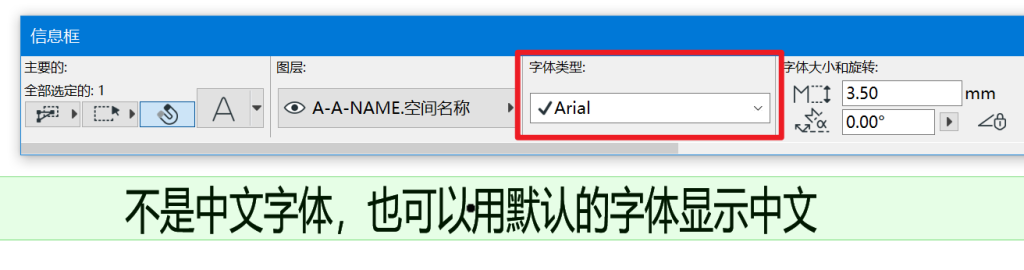

文字工具使用时，当中文内容选择了英文字体后，中文显示不会消失，而是使用默认的“微软雅黑”字体代替。这样就避免了不选择中文字体，内容就消失的尴尬局面。这个总算修复了。
部分属性设置的对话框改进，方便设计和调整。

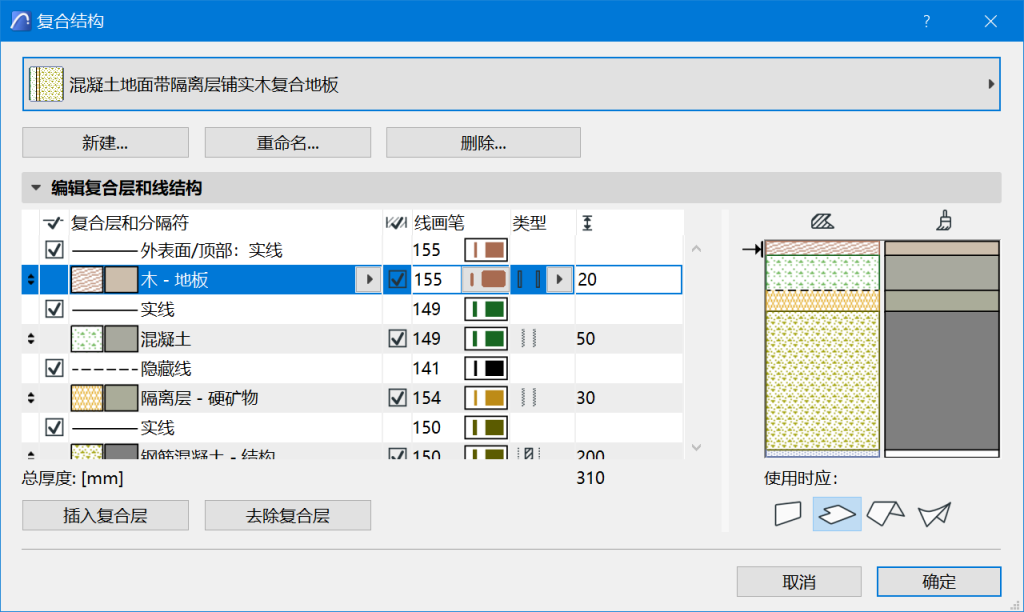

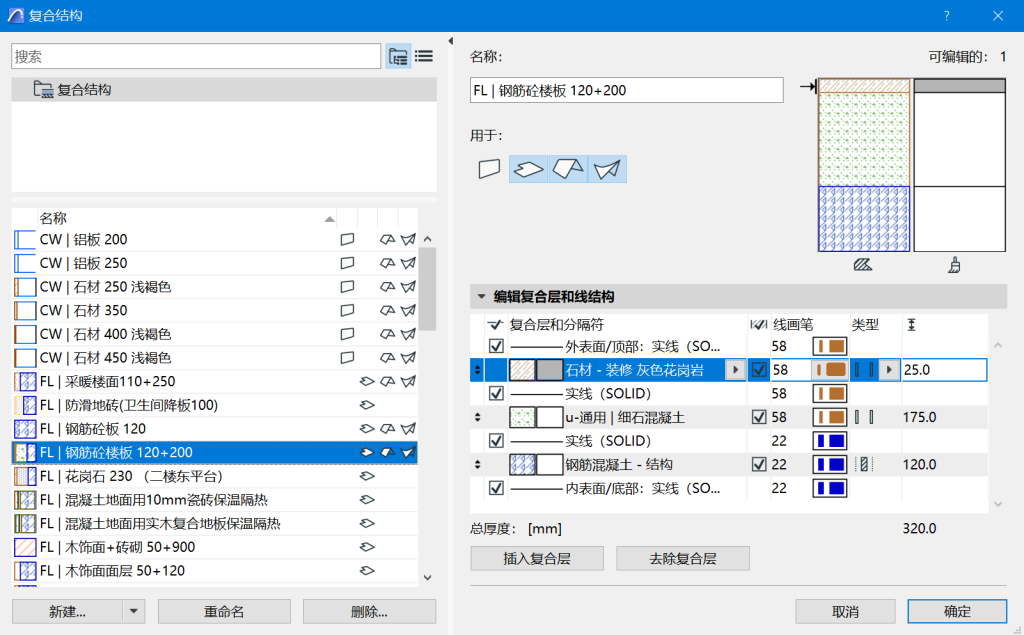

- 复合结构编辑对话框的布局改进，更加易用，方便查看项目文件中的所有复合结构类型，同时进行比较和修改。好评！
[Archicad 26]
[Archicad 25]

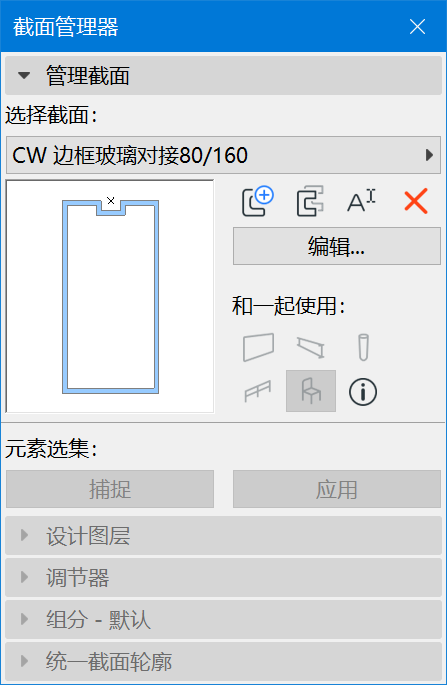

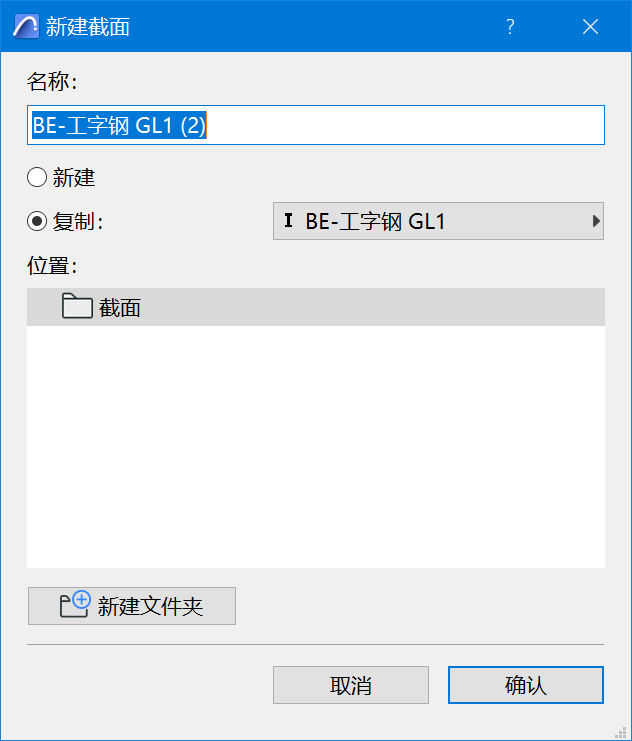

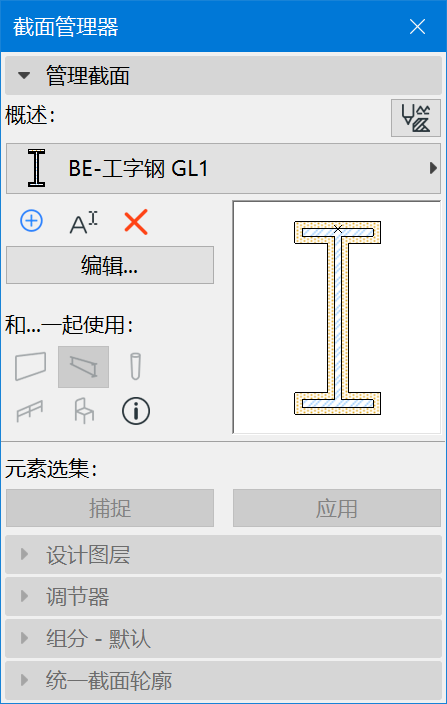

- 复杂截面编辑器的界面优化，新创建复杂截面对话框支持新的文件夹分层分级管理方式。
[Archicad 26]
[Archicad 25]
[Archicad 26]
[Archicad 25]
更新和更新预览版的升级整合入软件界面

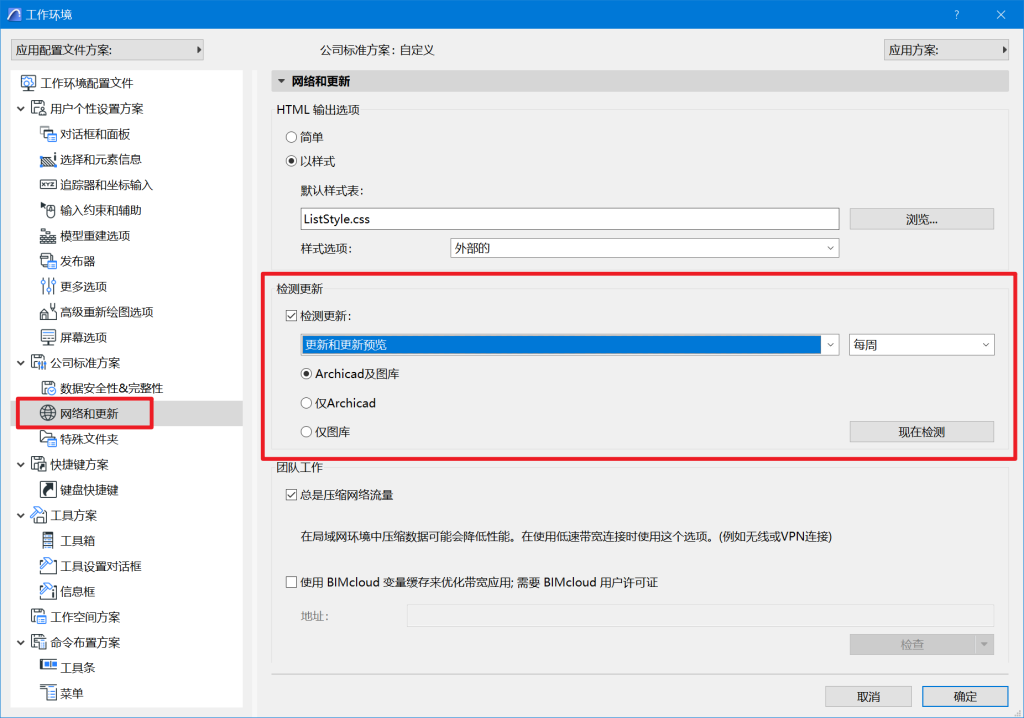

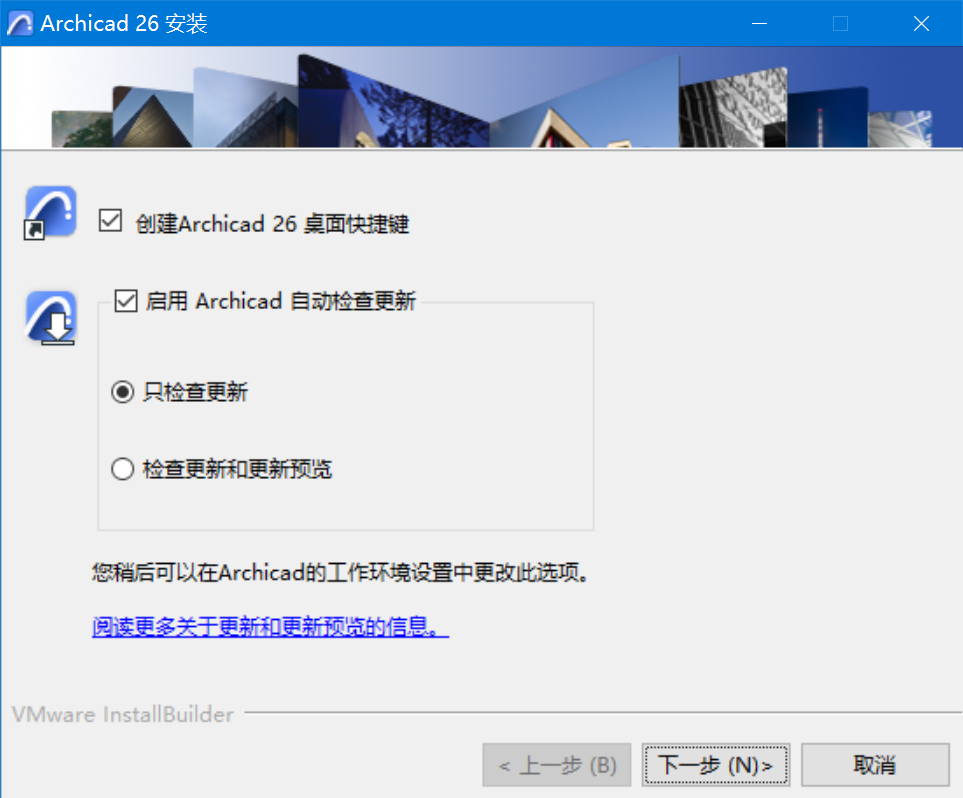

Archicad 26版安装过程最后，会出现一个新的Update Preview新选项（如下图），这和7月份图软开发路线发布会的时候提到的图软未来的服务战略有关，图软未来会把很多软件更新和模板、设置的更新，整合到软件中，即你可以随时使用官方最新的配置文件、模板和小版本更新。
图库部件持续更新

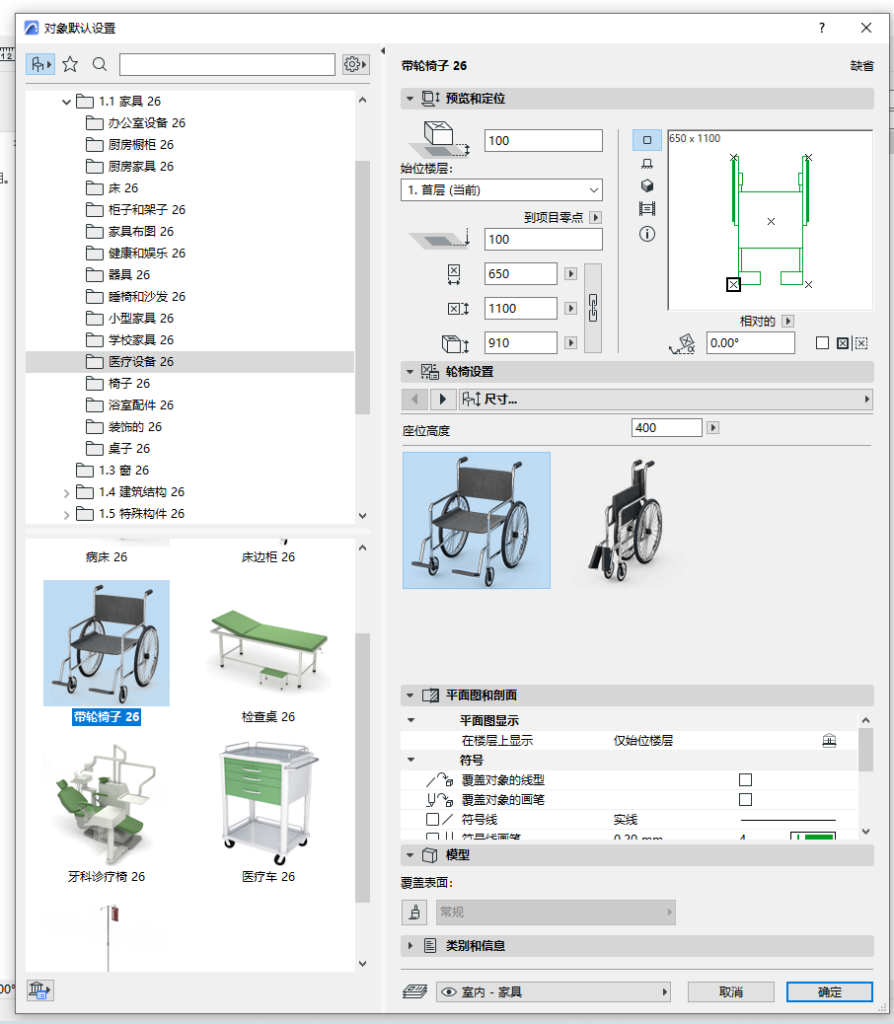

图库部件在持续更新，新增一些有意思的对象，丰富对象库。下图来自群友截图。
One More Thing
再来讲一个小道消息，官方论坛在2020年有一篇帖子，发帖人Miha Nahtigal提到了他发布了一个用在在VScode程序中的插件，能够在编写GDL代码的时候，根据GDL的语法进行高亮显示。
https://community.graphisoft.com/t5/Developer-forum/GDL-Syntax-Highlight-for-VSCode/m-p/362212#M11311
当然现在在VScode软件中，还有一个来自图软自己的GDL高亮插件。大家在帖子中表达了对于Archicad自带GDL编辑功能和界面的吐槽。图软工程师Péter Baksa跟帖表示，Archicad的GDL编辑器会进行更新。我在今年年初跟帖问会不会在26发布的时候进行更新，得到的回答是26版本来不及了，半年后再回来问他。这两天正好有人回复了那个帖子，问Péter Baksa，目前进展如何。Péter Baksa回答，GDL编辑器更新的开发已经完成，极有可能在下一个版本（Archicad 27）中发布。
