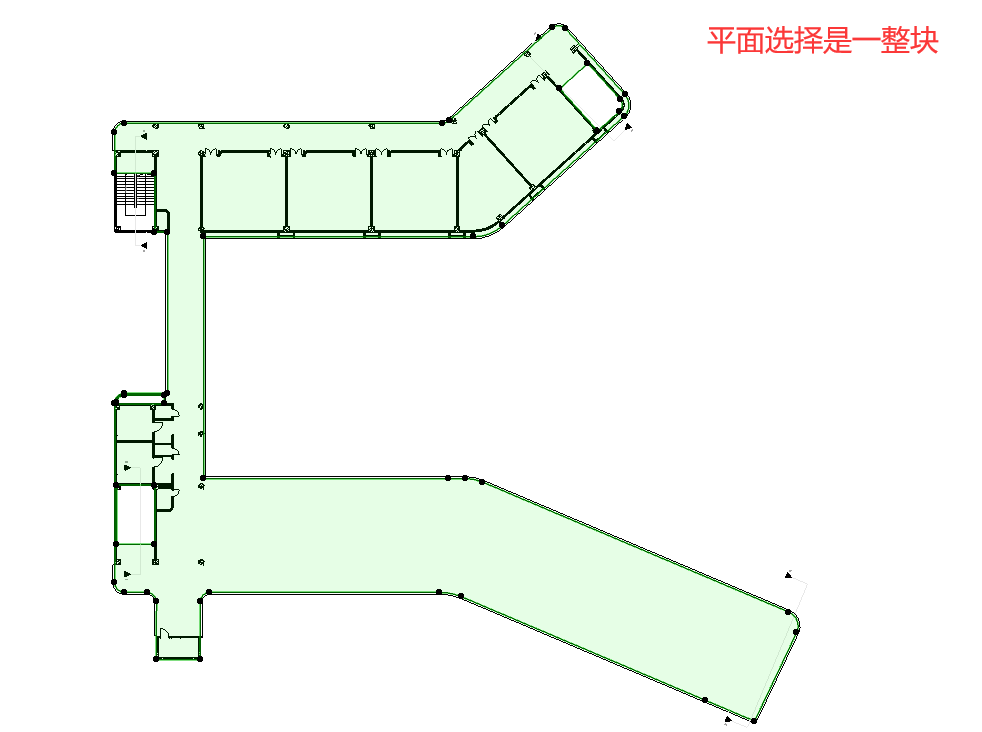

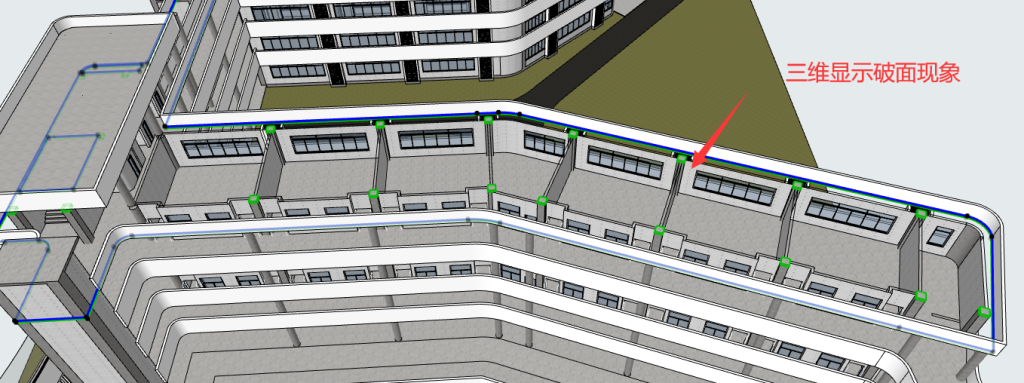

    在方案阶段做模型的时候,工作习惯将同标高的楼板赋予一块楼板显示,导致后期需要多范围的楼梯洞口时(一般楼梯开洞我会先画好空间,直接使用楼板的扣减关系-空格开洞),容易出现三维楼板顶面显示丢失的情况。如下[upl-image-

    Image description

    Image description

    Image description

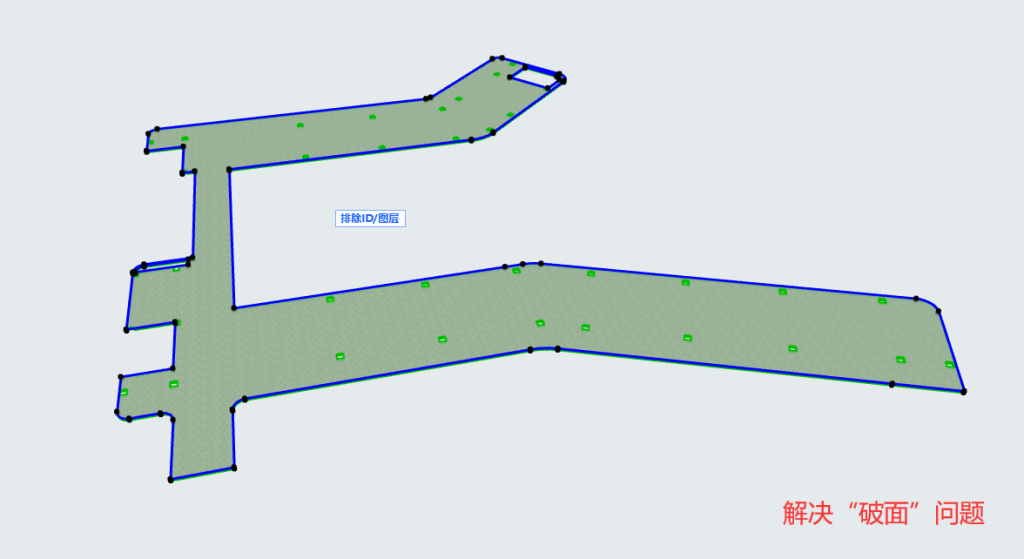

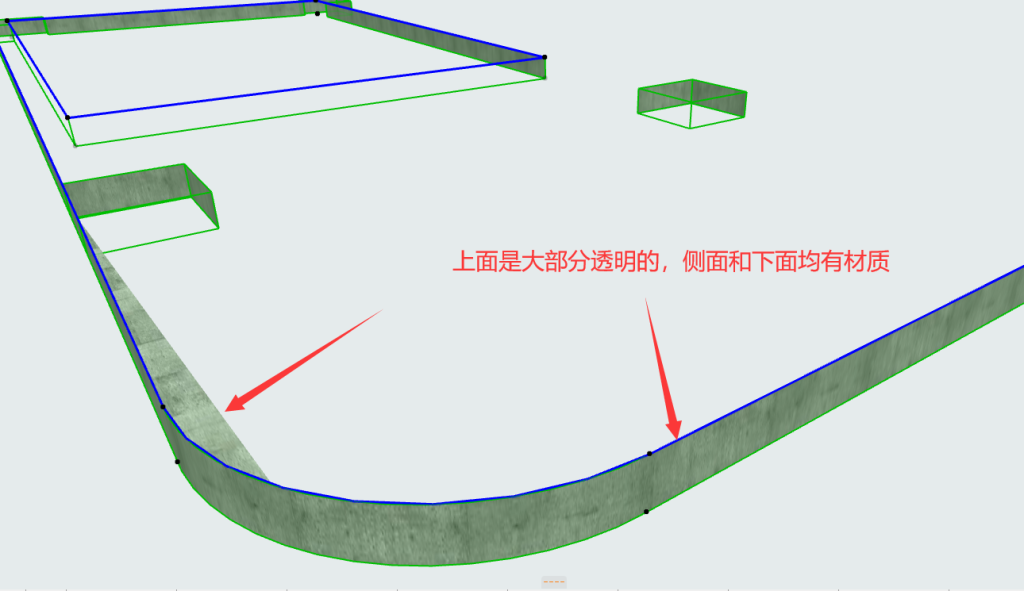

    一般出现这种bug都是楼板面的开洞问题,最快就是从底部往上观察此楼板

    Image description

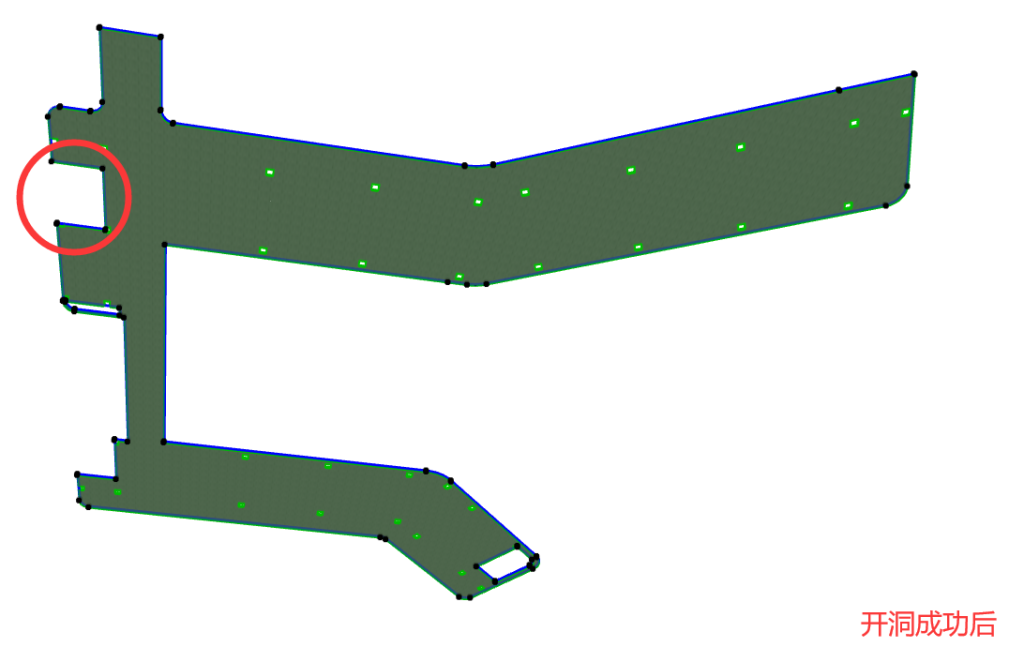

    发现问题并解决该处的开洞问题

    Image description

    Image description

    发此贴主要想咨询下各位大神有无更好的解决方案,还是我这边操作问题导致BUG出现!!

    我没怎么碰到过这个BUG(可能Mac版比较湿滑),会不会是因为模版中的板设置有默认降板(若有)导致的?

    • 1.3 GHz 双核Intel Core i51.3 GHz 双核Intel Core i5
      8GB8GB
      Intel HD Graphics 615 1536 MBIntel HD Graphics 615 1536 MB
      APPLE SSD AP0512JAPPLE SSD AP0512J

    洞口工具的边界不能和楼板边界完全吻合,要么多出去一点,要么进来一点

    这个跟网面工具不能自相交的bug可能类似。

    • AMD Ryzen 3700XAMD Ryzen 3700X
      32GB32GB
      技嘉X570x Gaming技嘉X570x Gaming
      RTX 3070 8GRTX 3070 8G
      致钛1T致钛1T
      Windows 10Windows 10
    • zz 回复了此帖

      阿颜坊的阿颜 个别时候出现也很恼火,强迫去处理,最后发现方案还改变了

      这种情况估计是Mesh渲染过多的Ngon导致的破面,可以试试在破面处增加或减少节点
